防火橋架圖片大全

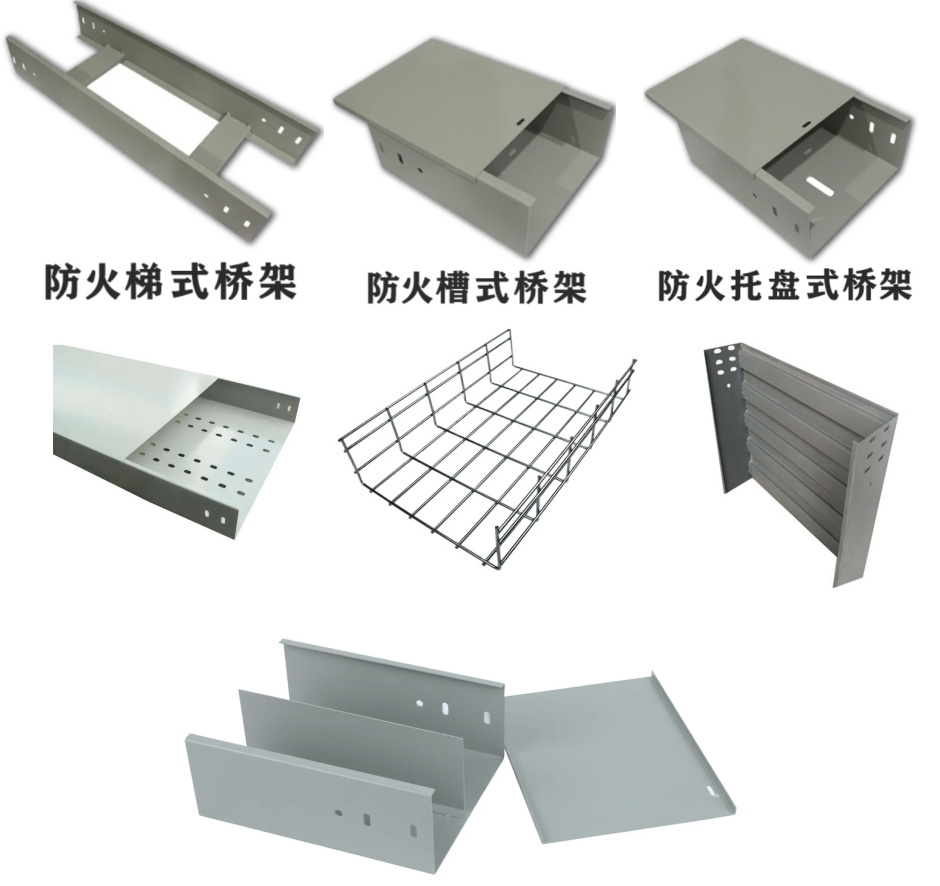

防火橋架常見型式有：防火槽式橋架、防火組合式電纜橋架、防火網格式電纜橋架、防火大跨距電纜橋架、防火瓦楞式電纜橋架、防火托盤式電纜橋架、防火梯式橋架。

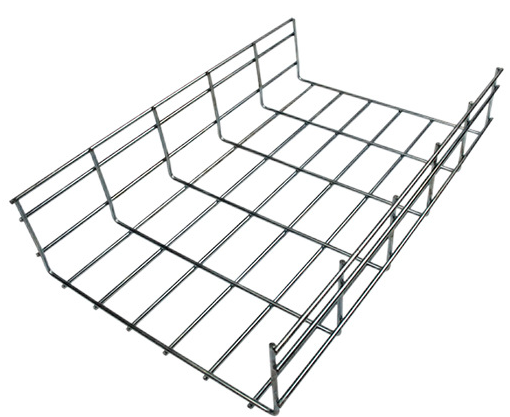

防火網格式橋架

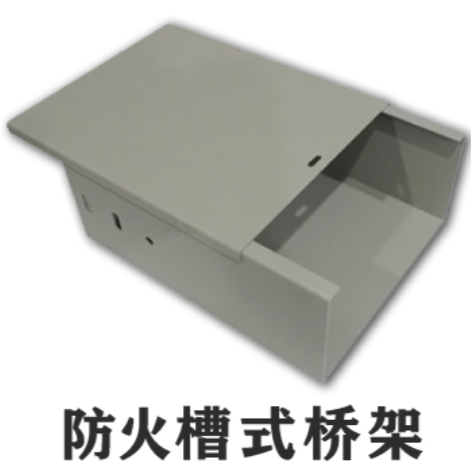

防火槽式電纜橋架

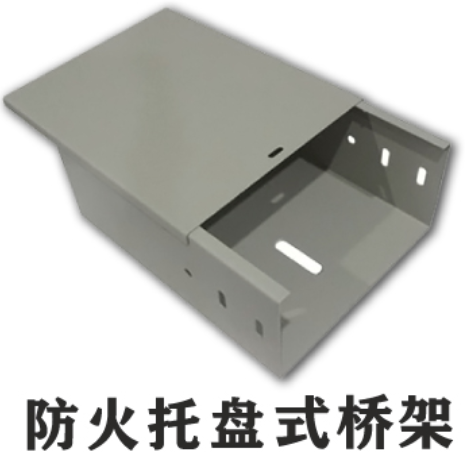

防火托盤式電纜橋架

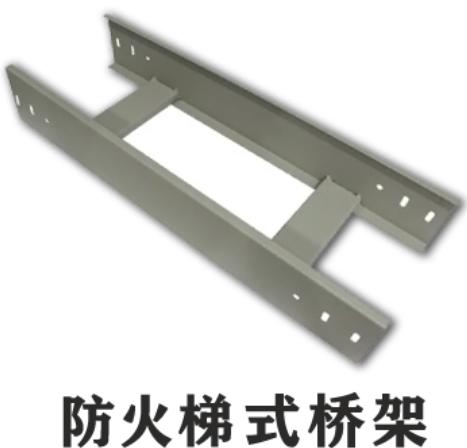

防火梯式電纜橋架

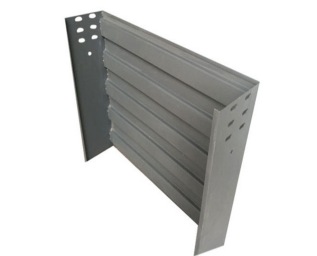

防火瓦楞式電纜橋架

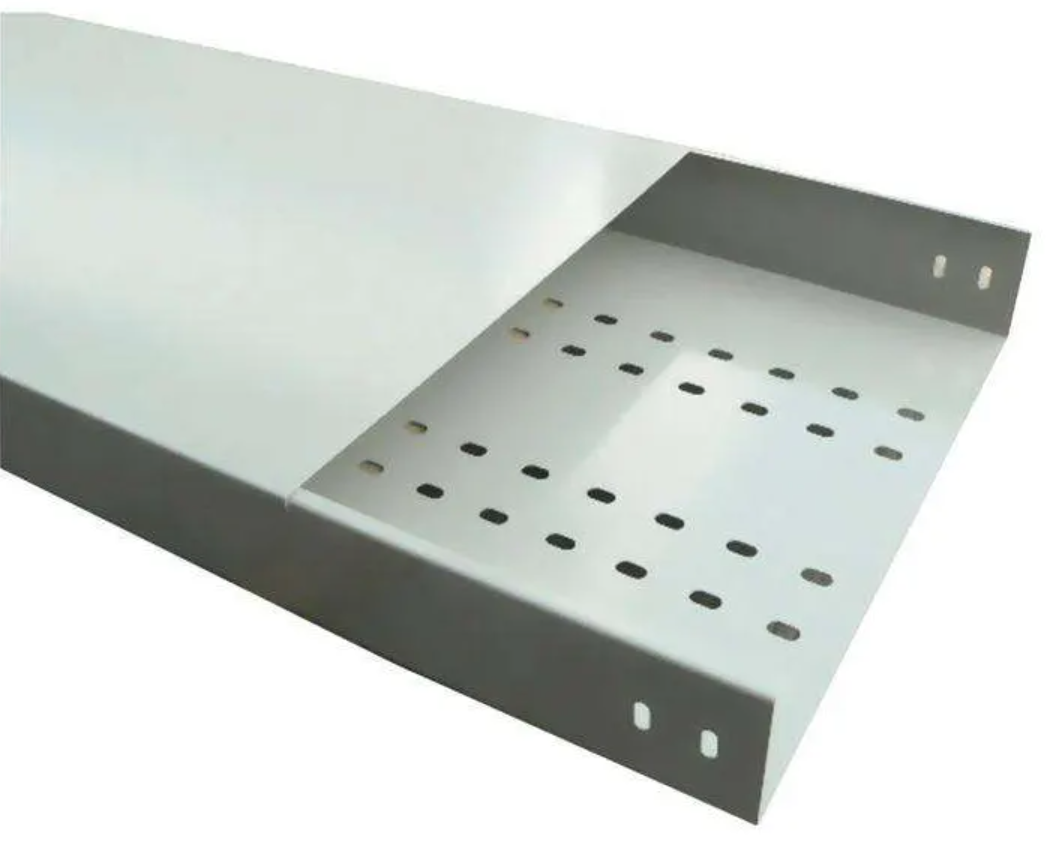

防火大跨距電纜橋架

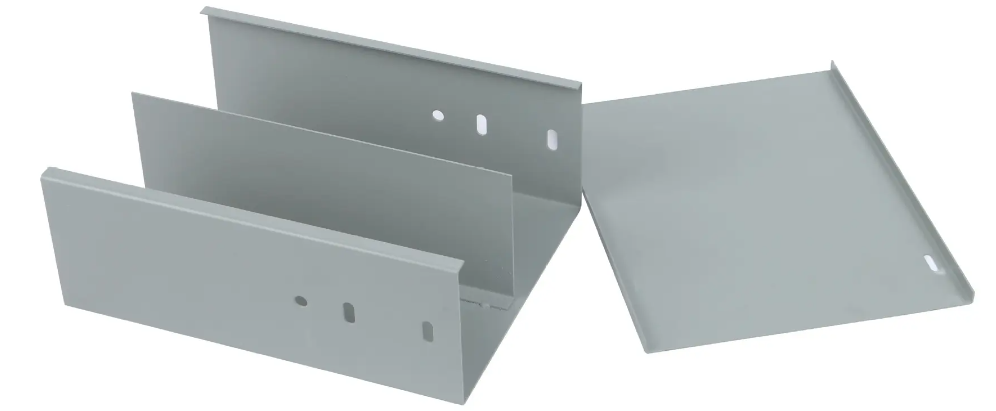

防火組合式電纜橋架





防火橋架的厚度標準參考于《2017鋼制電纜橋架工程技術規程》的表3.5.5-1、3.5.5-2處

當防火橋架橋架寬度小于300毫米時，那么它的側板則需達到1.2毫米，蓋板需達到1.0毫米

當防火橋架寬度達到300毫米~500毫米時，那么它的側板則需達到2.0毫米，蓋板需達到1.2毫米

當防火橋架寬度達到500毫米~800毫米時，那么它的側板則需達到3.0毫米，蓋板需達到1.5毫米

當防火橋架寬度達到800毫米、1000毫米時，那么它的側板則需達到3.0毫米以上，蓋板需達到1.5毫米以上

當防火瓦楞式橋架寬度小于300毫米時，那么它的側板則需達到1.2毫米，底板需達到1.2毫米，蓋板需達到0.5毫米

當防火瓦楞式橋架寬度達到300毫米~600毫米時，那么它的側板則需達到1.2毫米，底板需達到1.2毫米，蓋板需達到0.5毫米

當防火瓦楞式橋架寬度達到600毫米~800毫米時，那么它的側板則需達到1.5毫米，底板需達到1.5毫米，蓋板需達到0.5毫米

當防火瓦楞式橋架寬度達到800毫米、1000毫米時，那么它的側板則需達到1.8毫米，底板需達到1.5毫米，蓋板需達到0.5毫米
