線槽和橋架的區別

以下是對橋架的簡單介紹：

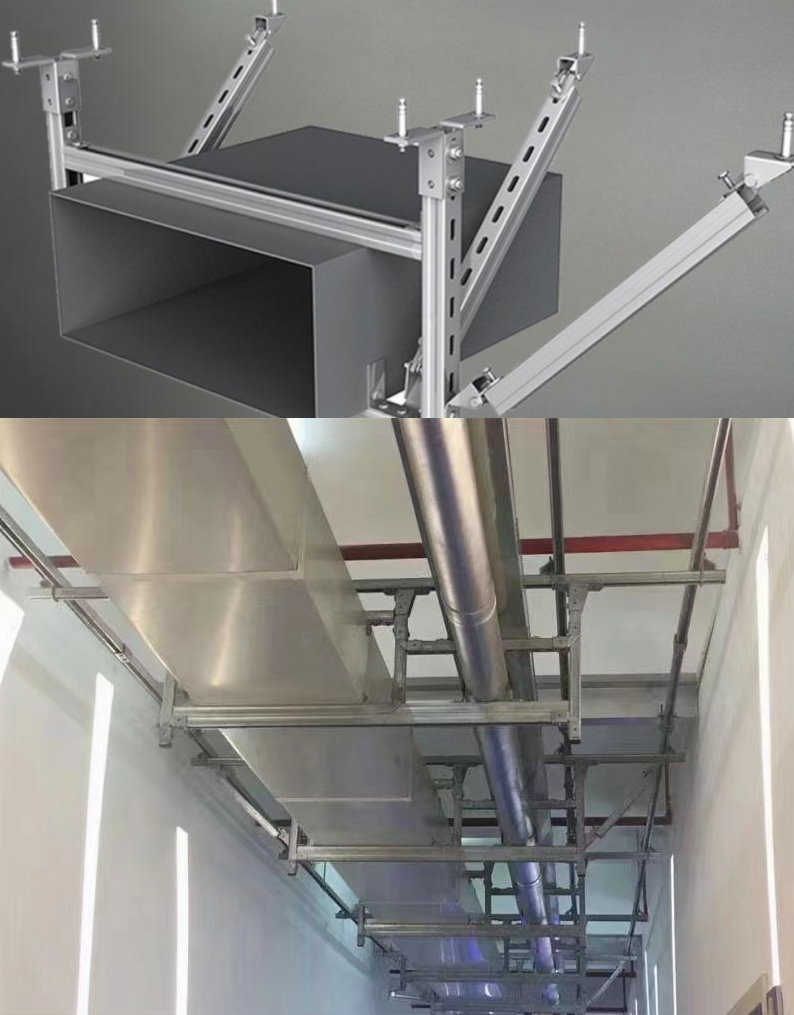

電纜橋架是由支吊架、托臂等配件組成，可單獨敷設電纜，也可以敷設在各種建(構)筑物和管廊支架上，橋架的所有零件都需要做鍍鋅處理。

如地下室、廠房、商場等場景使用大功率的電纜都可以使用電纜橋架，結構簡約、外形美觀、維修便捷等優點。

若在安裝在室外露天環境、鄰近海邊或?qū)儆趶?qiáng)腐蝕區域橋架必須具備的優良特性包括：耐腐蝕、耐濕度高、抗沖擊強度高等優點。

橋架是承載和架設電線電纜的工具?，F(xiàn)在工程的施工方、設計院、甲方指定使用的都是電纜橋架來敷設電線電纜，電纜橋架是電氣工程中不可或缺的配套項目。

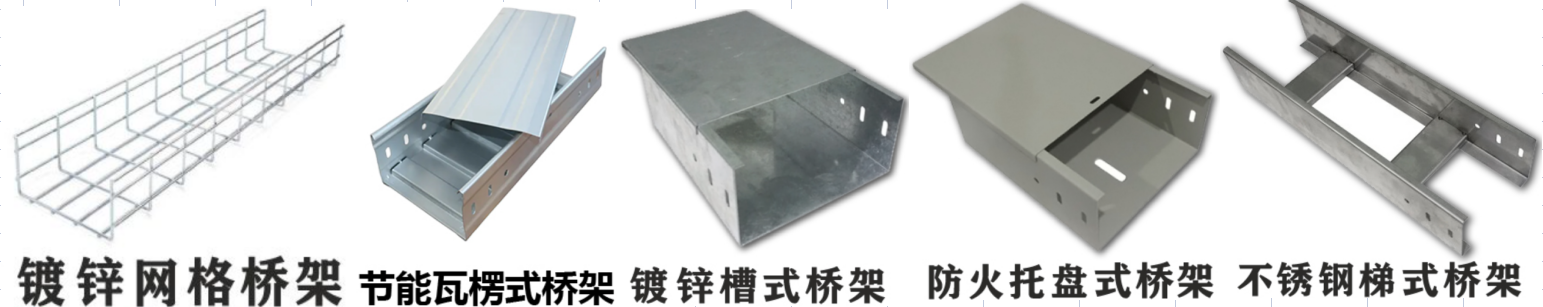

現在大家一般把橋架分為：梯級式電纜橋架、托盤式電纜橋架、槽式電纜橋架和大跨距電纜橋架。現有也有網格橋架和瓦楞式橋架，應用范圍廣。

以下是對線槽的基本簡述：

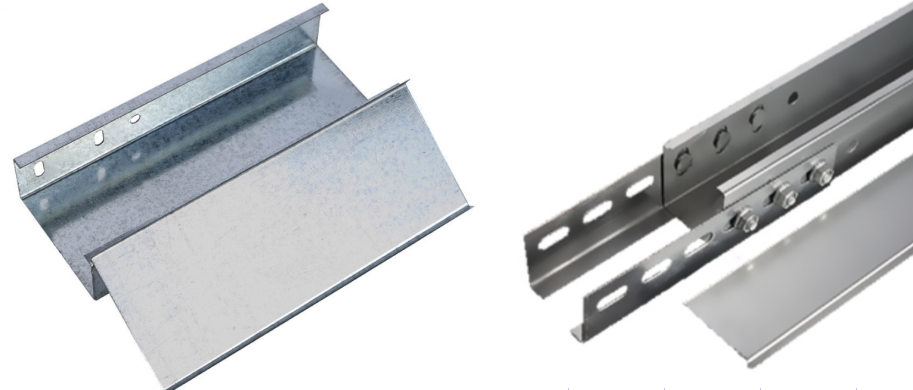

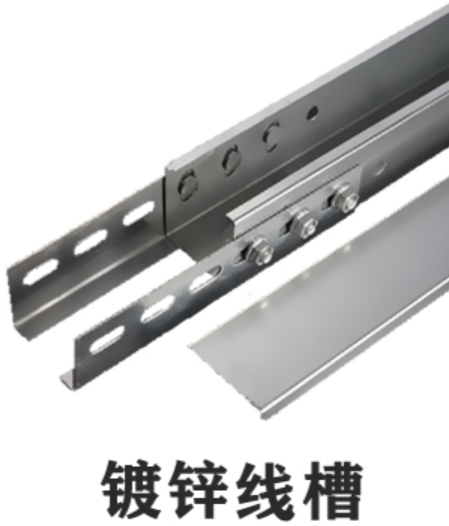

金屬線槽又被稱為走線槽、配線槽、行線槽等，用于將電源線、數據線等線材整齊排列，固定在墻壁上或天花板上的工具。

線槽特性：安裝便捷、防腐性強、小巧靈活。

注：只適用承載于電線方面。

尺寸區別：
線槽與橋架型狀相同，只是金屬線槽的尺寸稍小一點，與材料性能有差距。電纜橋架的寬度一般為大于200毫米，金屬線槽寬度一般為小于200毫米。

1.一般工地用電纜橋架較多，普通裝飾行業使用金屬線槽較多。

2.敷設方式不同，載電線、電纜量自然不同。

3.支吊架的間距不同。按照JGJ16-2008《民用建筑電氣設計規范》標準要求，線槽是不大于2m，橋架是1.5~3m。

4.荷載強度不同。橋架主要用在鋪設電力電纜和控制電纜，線槽的強度較低，通常用在鋪設導線和通訊線纜，例如網絡電話等。

5.密封性不同。金屬線槽密封較好，不一定要支架支撐，可以在電纜溝和建筑夾層中敷設。槽式電纜橋架有些是半敞開式的，就需要有支吊架做支撐，在室內或室外一般架在空中建設。

（橋架主要用于敷設電纜線，而金屬線槽主要用于敷設電線導線。二者的原材料是一樣的，橋架、線槽都是采用熱軋鋼板作為材料）



線槽和橋架填充率的區別按照J(rèn)GJ16-2008《民用建筑電氣設計規范》8.5.3處有說明

同一路徑無電磁兼容要求的配電線路，可敷設于同一金屬線槽內。線槽內電線或電纜的總截面（包括外護層）不應超過線槽內截面的20%，載流導體不宜超過30根?？刂坪托盘?hào)線路的電線或電纜的總截面不應超過線槽內截面的50%，電線或電纜根數不限。有電磁兼容要求的線路與其他線路敷設于同一金屬線槽內時，應用金屬隔板隔離或采用屏蔽電線、電纜。

注：控制、信號等線路可視為非載流導體。三根以上載流電線或電纜在線槽內敷設，當乘JGJ16-2008規范第7章所規定的載流量校正系數時，可不限電線或電纜根數，其在線槽內的總截面不應超過線槽內截面的20%。
