橋架有什么規格

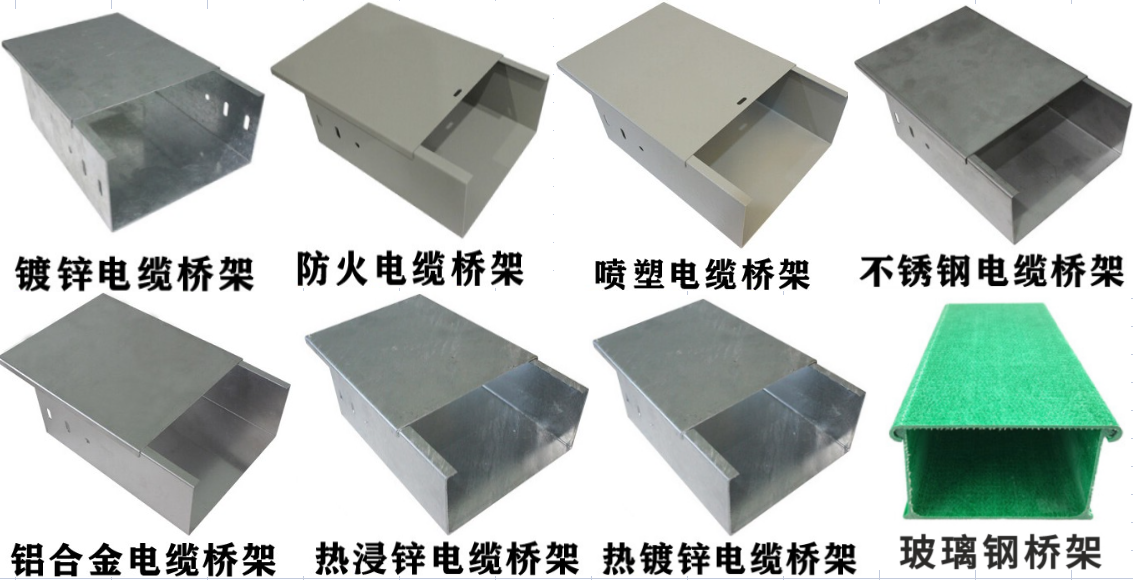

市面上常見的電纜橋架材質有：

鍍鋅電纜橋架又名熱鍍鋅電纜橋架（表面花紋多）

熱浸鍍鋅電纜橋架（表面附著的鋅層使橋架變得不是那么好看，但是耐用?。?/p>

噴塑電纜橋架（表面呈光滑磨砂狀）

防火電纜橋架（表面呈啞光有點磨砂的樣子）

不銹鋼電纜橋架（表面光滑一般都有一層保護膜包著，安裝時才撕掉）

鋁合金電纜橋架（表面啞光，輕盈）

玻璃鋼電纜橋架（表面讓人看起來脆弱無比，在強腐蝕惡劣的酸、堿、鹽、氨等環境下使用壽命可達30年）





市面上常用的橋架型式：網格式橋架、瓦楞式橋架、槽式橋架、托盤式橋架、梯式橋架



市面上常用的規格：

各個橋架的型號并沒有規定用什么規格，橋架的規格是要按照實際使用的電纜根數來計算用多大規格橋架。

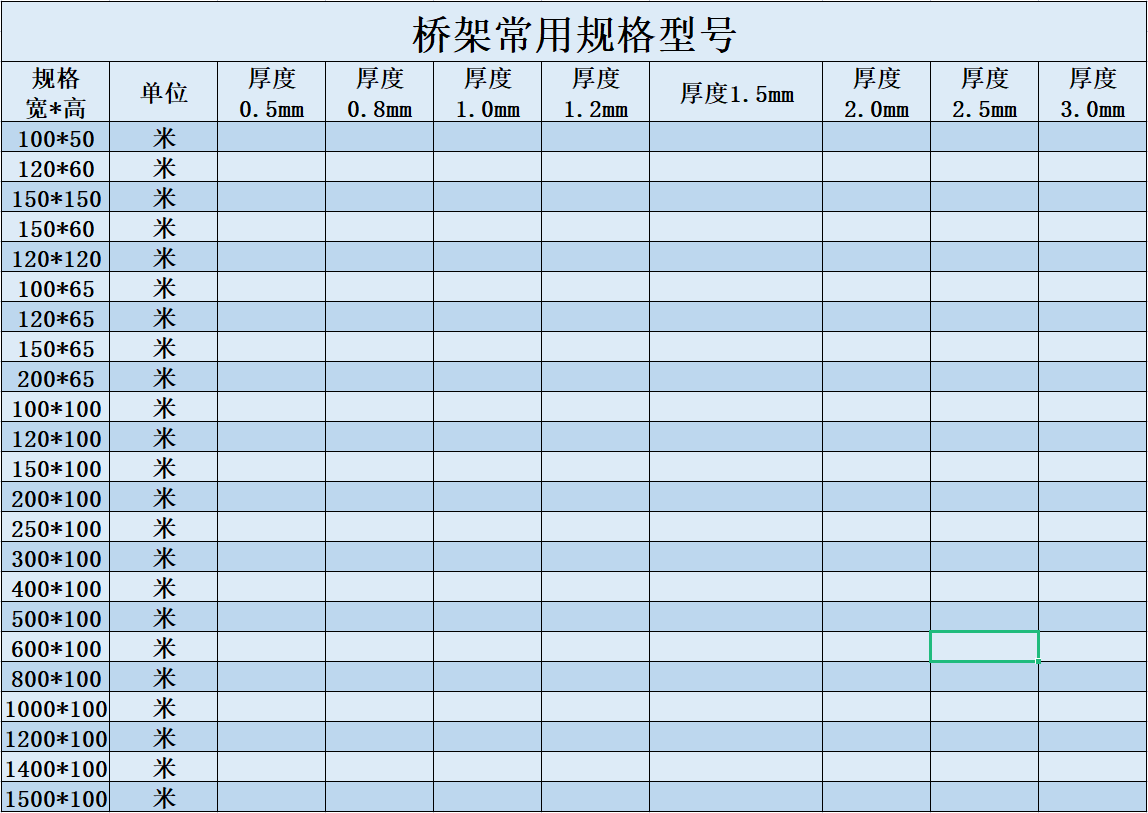

橋架選用標準是電線電纜在瓦楞式、槽式、托盤式、梯式及網格式金屬電纜托盤內的填充率:動力、照明電線、電纜不能超過百分之五十、弱電電線、電纜及控制電線、電纜不能超過百分之七十。且可以預留百分之十到百分之二十五的電線、電纜在橋架安裝的發展空間。參考橋架規格如下



寬100×高50、寬120×高60、寬150×高150、寬150×高60、寬120×高120、寬100×高65、寬120×高65、寬150×高65、寬200×高65、寬100×高100、寬120×高100、寬150×高100、寬200×高100、寬250×高100、寬300×高100、寬400×高100、寬500×高100、寬600×高100、寬800×高100、寬1000×高100、寬1200×高100、寬1400×高100、寬1500×高100

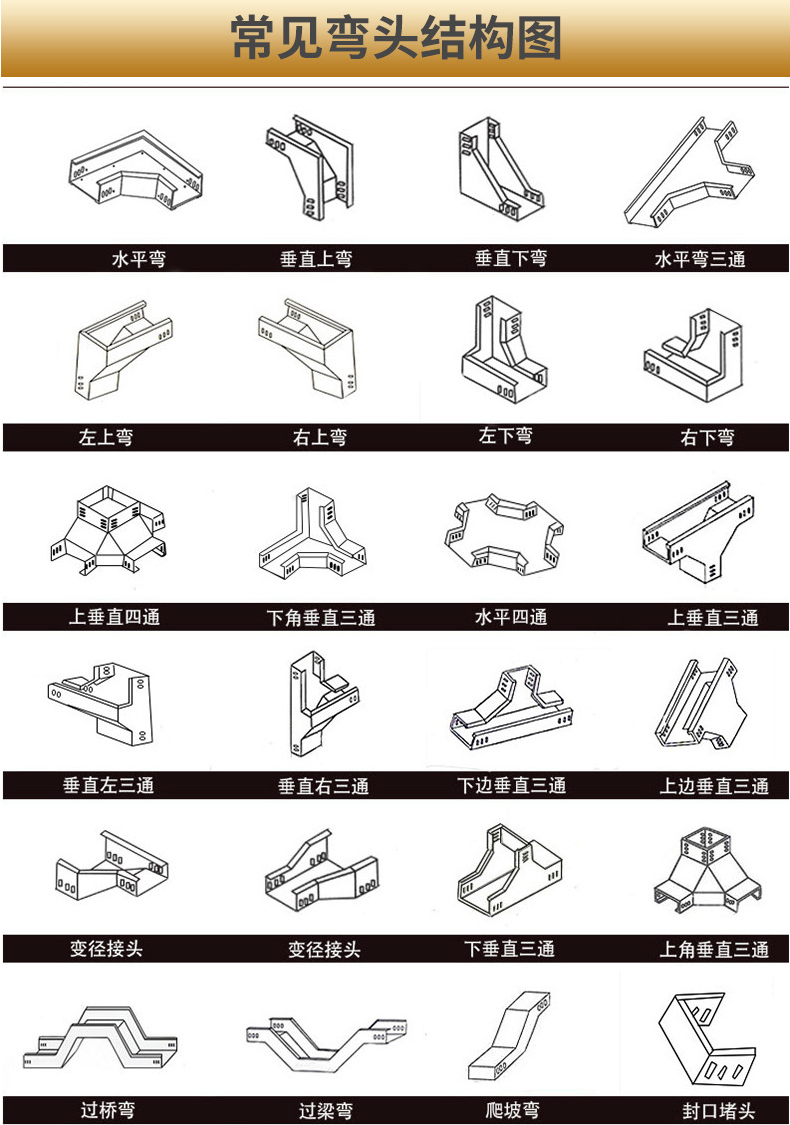

市面上常見橋架使用的彎頭如下：



水平彎、垂直上彎、垂直下彎、水平彎三通、左上彎、右上彎、左下彎、右下彎、垂直左三通、垂直右三通、下邊垂直三通、上邊垂直三通、變徑接頭、變徑接頭、下垂直三通、上角垂直三通、、上垂直四通、下角垂直三通、水平四通、上垂直三通、過橋彎、過梁彎、爬坡彎、封口堵頭。

橋架其他技術要求參考于《2017鋼制電纜橋架工程技術規程》3.7處

焊縫的抗拉、屈服等力學性能不應低于本體材料的力學性能,焊縫表面應均勻,不應有漏焊﹑裂紋,夾渣﹑燒穿弧坑等缺陷﹐并應達到現行國家標準《鋼結構工程施工質量驗收規范》GB50205的三級要求。鍍鋅鋼板焊接宜采用低溫熔化極惰性氣體保護焊(MIG)工藝。

彩色涂層鋼板托盤和梯架﹐制作時不得采用可能造成涂層損傷的生產工藝,加工時板材表面應覆膜保護,切口斷面及開孔處應采用涂層修復措施或設置密封防護件。彩色涂層鋼板鉚接應采用無損工藝,鉚接點應牢固。

網格式金屬電纜橋架的焊接點不應有燒結﹑焊渣,鋼絲斷面應平整無披鋒,不應有尖銳毛刺和凸起。金屬網格內每?jī)筛徊驿摻z之間的焊接點應能承受不小于5000N的拉力,金屬網格邊緣每個焊接點應能承受不小于4000N的拉力。試驗后,焊接點處應無可見的裂紋。

鋼制托盤﹑梯架接頭處的連接電阻不應超過50Ω.電纜橋架采用復合涂層防腐時,為確保電氣連續性,緊固件與復合涂層間應配用滲鋅65錳鋼外鋸齒鎖緊墊圈。
