高分子電纜橋架介紹：

高分子電纜橋架有：無孔槽式、有孔托盤式、梯式等。

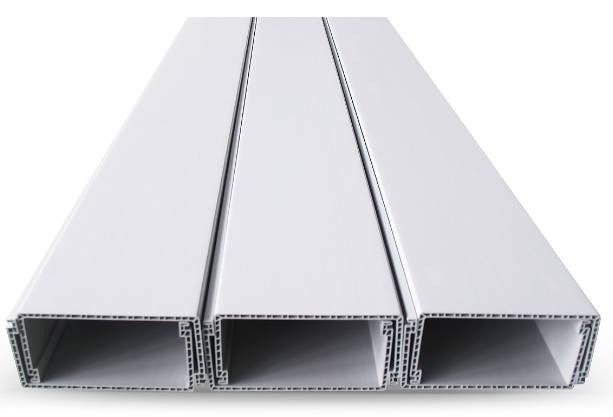

產品由底板、側板與面板兩部分組成。底板、側板U型槽是電纜的容裝部分，板材采用雙層中空式結構，由擠塑機連續擠出成型，有著力學結構，承載能力強。高分子橋架比金屬橋架輕盈很多。高分子橋架面板為單層（雙層），兩側均有向內扣腳，正好與底板兩側上方向外展的扣腳結合，閉合后使整個橫截面形成正方形或矩形結構。這種結構無需任何工具就能開啟和扣合，為安裝及日后的系統增容、技術改造、維護檢修提供方便。

高分子電纜橋架材料本身具有絕緣、耐腐蝕、阻燃火性強等特性。

復合型電纜橋架系列代號（符號）表示方式如下圖：

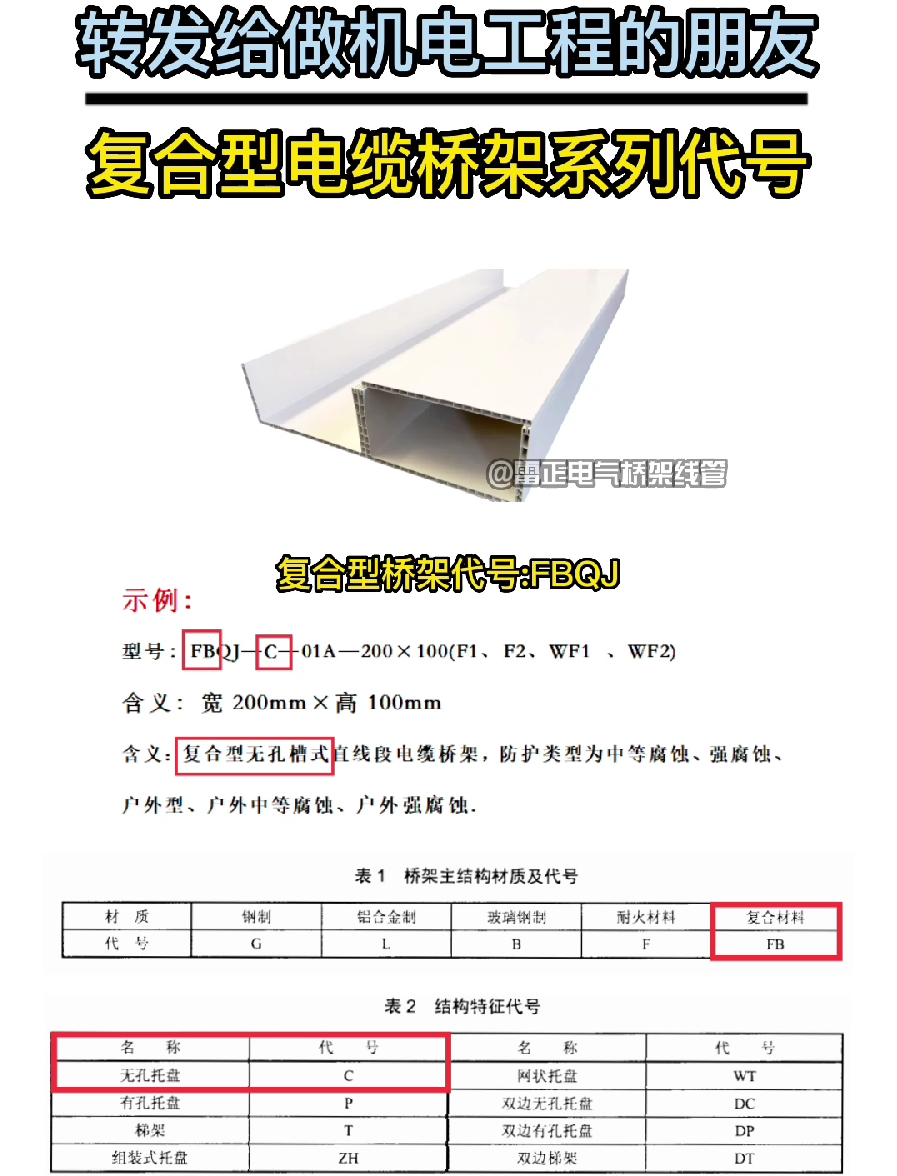

圖一

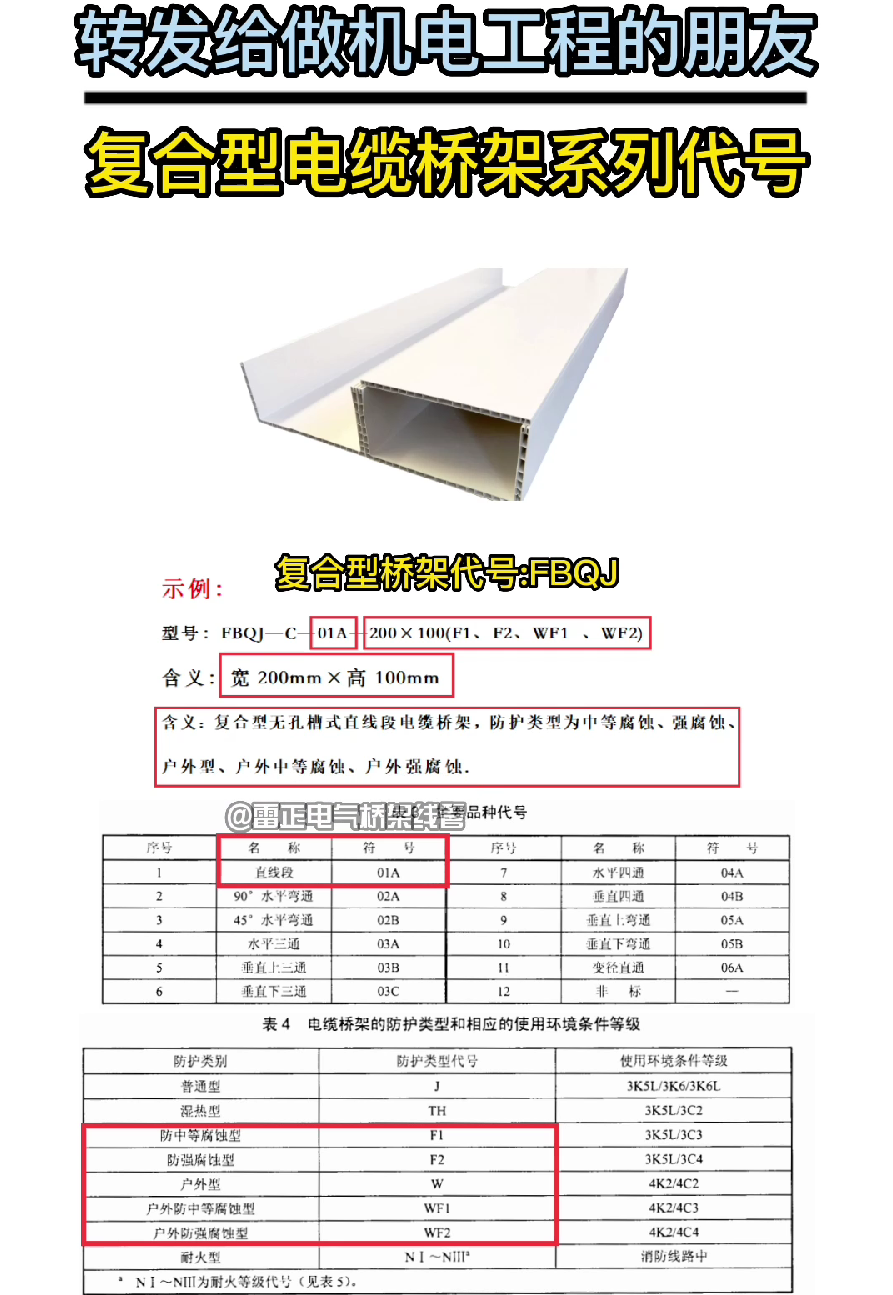

圖二

示例：FBQJ—C—01A—200×100（J、TH、F1、F2、W、WF1、WF2）

圖一圖二的含義：復合型無孔槽式直線段電纜橋架、防護類型為中等腐蝕、強腐蝕、戶外型、戶外中等腐蝕、戶外強腐蝕環境。
