熱浸鍍鋅橋架常用的長度

熱浸鍍鋅橋架常用長度標準可參考《2017鋼制電纜橋架工程技術規程》3.4.3處

3.4.3托盤﹑梯架的直線段單件標準長度宜為2000mm;網格式金屬電纜托盤直線段長度宜為3000mm。

3.4.4彎通的內角不應為直角·工程常用的彎通寬度與其彎曲半徑配合尺寸應符合表3.4.4的規定。

3.4.5有孔托盤底部通風孔面積應在托盤底部總面積的30%一40%范圍內。

3.4.6梯架直線段橫檔或模壓增強底托盤直線段底部加強筋應均勻布置,梯架橫檔的中心間距不應大于300mm,載荷等級B級及以上的模壓增強底托盤底部加強筋中心間距不應大于250mn;彎通的橫檔或加強筋間中心距取其1/2長度處。

3.4.7梯架橫檔寬度不應小于20mm，橫檔高度不應小于

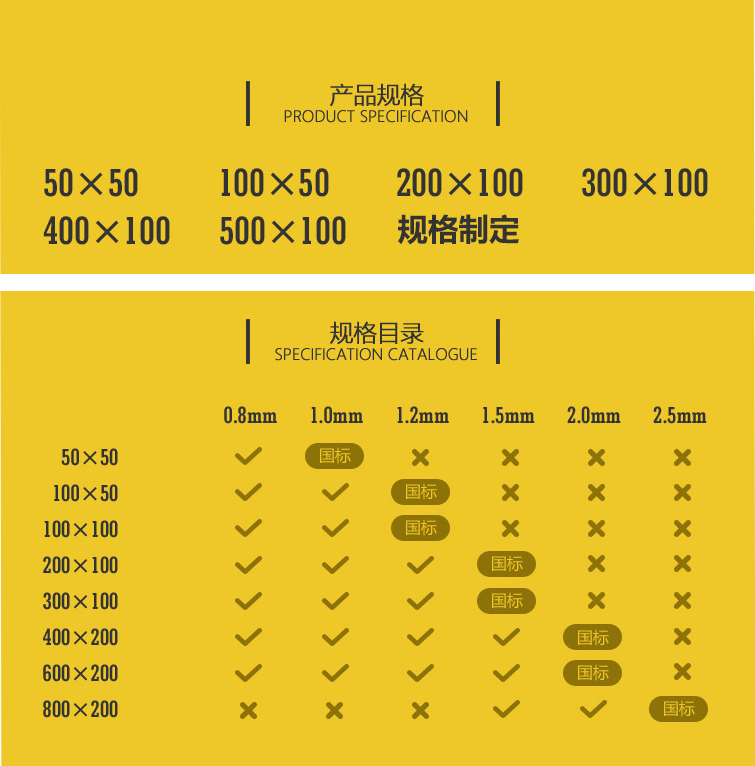

熱浸鍍鋅橋架常用的規格：

寬度50×高度50

常用厚度：0.8mm、（1.0mmG標）

寬度100×高度50

常用厚度：0.8mm、1.0mm、（1.2mmG標）

寬度100×高度100

常用厚度：0.8mm、1.0mm、（1.2mmG標）

寬度200×高度100

常用厚度：0.8mm、1.0mm、1.2mm、（1.5mmG標）

寬度300×高度100

常用厚度：0.8mm、1.0mm、1.2mm、（1.5mmG標）

寬度400×高度200

常用厚度：0.8mm、1.0mm、1.2mm、1.5mm、（2.0mmG標）

寬度600×高度200

常用厚度：0.8mm、1.0mm、1.2mm、1.5mm、（2.0mmG標）

寬度800×高度200

常用厚度：1.5mm、2.0mm、（2.5mmG標）
