防火橋架型號代號表示

防火橋架型號表示可參考《2013耐火電纜槽盒》的4產品分類處

4產品分類

4.1分類與代號



4.1.1耐火電纜橋架(以下簡稱“槽盒”)按結構型式分為以下兩類,分類與代號見表1

a)復合型和普通型,其中復合型可分為空腹式和夾芯式;

b) 非透氣型和透氣型；

非透氣型的型式和代號：

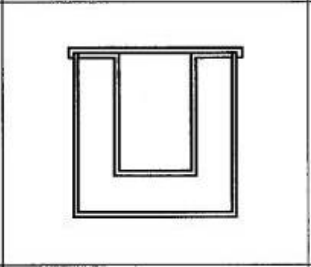

空腹式復合型（FK）

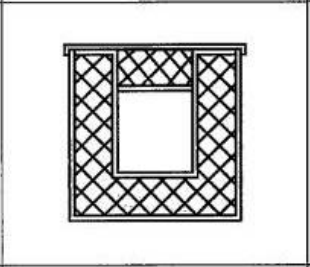

夾芯式復合型（FX）

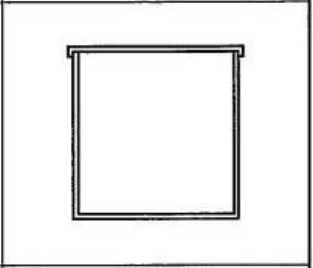

普通型（P）



透氣型的型式和代號：

空腹式復合型（TFK）

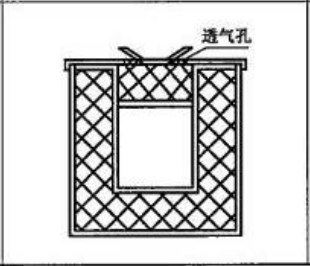

夾芯式復合型（TFK）

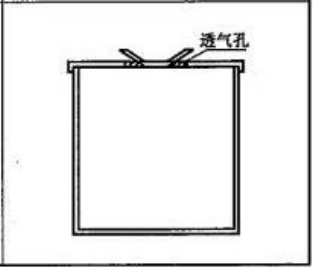

透氣式（TP）

4.1.2橋架耐火性能分為四級,見表2。



耐火等級分級（代號）：

F1、F2、F3、F4



耐火工作時間：

≥90min代號為（F1）、≥60min代號為（F2）、≥45min代號為（F3）、≥30min代號為（F4）

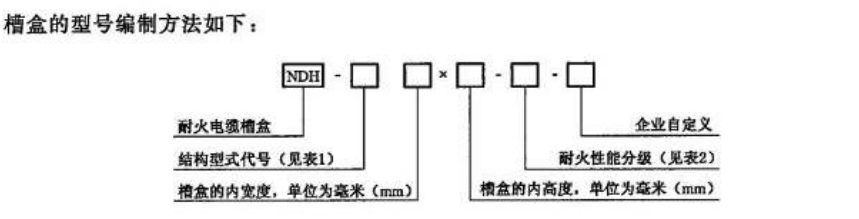

橋架的型號編制方法如下：

示例1;結構型式為普通型且是透氣型,內部寬度為400 mm,高度為150 mm,耐火性能為F1級(紺火維持工作時間≥90 min),企業自定義型號內容為abs,橋架的型號表示為:NDH-TP 400X150-F1-abc。

示例2：結構型式為復合型夾芯式且是非透氣型,內部寬度為600 mm,高度為150 mm,耐火性能為F2級(耐火維持工作時間≥60 min),企業自定義型號內容為abc,橋架的型號表示為:NDH-FX 600×150-F2-abc.
