怎么選用符合工程環境的電纜橋架

我們常常在工程設計文件里面將電纜橋架統稱為“橋架”，但是并未詳細的指出其類型和結構特征等等，由于不同的結構、規格和材質橋架價格差距較大，到時采購人員一頭霧水的盲目購買，造成成本增加或者采購回來的橋架不適用等一系列的問題。所以在設計的接單應要求設計師根據施工環境和技術要求，標明橋架的結構和型號，合理的選擇電纜橋架。

在工程設計中，電纜橋架的布置應根據經濟合理性、技術可行性、運行安全性等因素綜合比較，以確定最佳方案，還要充分滿足施工安裝、維護檢修及電纜敷設的要求。

1、電纜橋架材質選擇

電纜橋架材質是橋架工程常見的另一個問題。如果是按照橋架材料來劃分，可以分為鋼制電纜橋架、玻璃鋼電纜橋架、鋁合金電纜橋架等。鋁合金橋架重量輕，由于鋼和鋁比重不同（AI=2.7,Fe=7.86）比例約為3：1。鋁合金橋架外形和荷載性與鋼質橋架基本相近，不過費用方面鋁合金橋架會比鍍鋅鋼制橋架造假要高20%，而且使用壽命是鋼制電纜橋架的5倍以上。玻璃鋼橋架的特點是質量輕，比重是碳鋼的1/4，使用壽命長，但價格是鋼制橋架的3倍。切割方便、組裝靈活、安裝無需動火等都是施工方面的優勢。

2、電纜橋架表面防腐類別選擇

工程設計常見問題三：電纜橋架型號沒有標示防腐層的類別，也沒有統一文字。電纜橋架按照表面防腐層類別劃分主要有熱浸鋅、冷鍍鋅、粉末靜電噴涂等。冷鍍鋅適用于一些輕腐蝕環境的室外，造價較低。熱浸鋅適用于重腐蝕室外環境但是造價高。粉末噴塑適用于干燥常溫室內環境，價格一般。設計人員可根據工程環境來選擇表面防層類別。

3、電纜橋架防火等級選擇

電纜橋架在有防火要求的環境安裝時，可在橋架及其支架表面涂上防火涂層或者在橋架、托盤內添加具有耐火或燃燒性能低的隔板、網等材料構成封閉或者半封閉的結構。橋架整體耐火性能應滿足國家有關規范或標準要求。在防火要求高的工程不宜采用鋁合金橋架。防火橋架比鋼制橋架稍貴，使用壽命是鋼制橋架的3倍以上，重量與鋼制橋架基本相同。

4、電纜橋架填充率的選擇

電纜橋架、托盤寬度和高度的選擇要符合填充率的要求，電纜的提價和托盤內的填充率在一般情況下，電力電纜可取40%-50%，控制電纜可取50%-70%，且宜預留10%-25%工程發展余量。

5、電纜橋架的規格尺寸選擇

在工程實際進行中，電纜橋架的規格尺寸選擇方面的問題要么就選擇偏大，要么就會緊張。怎么樣才能合理的選擇電纜橋架規格尺寸呢？根據《民用建筑電氣設計規范》電纜總截面與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%

6、電纜橋架荷載等級的選擇

在選擇橋架荷載等級時，橋架的工作均布荷載不能大于所選電纜橋架荷載等級的額定均布荷載，若橋架的支架的實際跨距不等于2m時，則工作均布荷載應滿足要求。



電纜橋架型式選擇

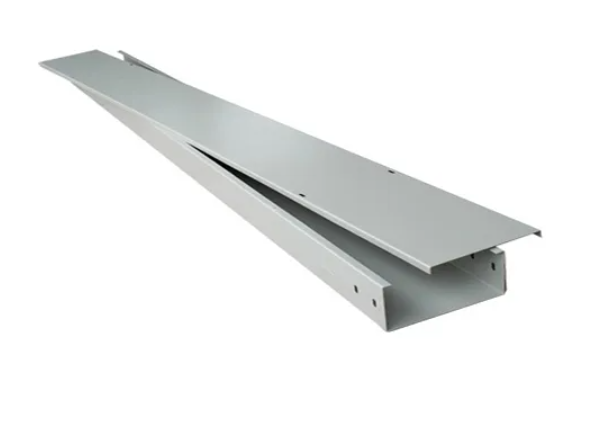

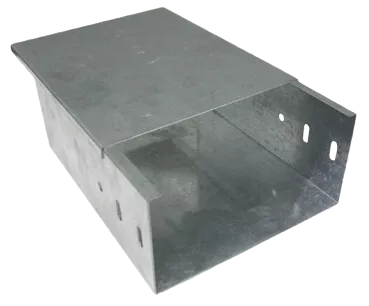

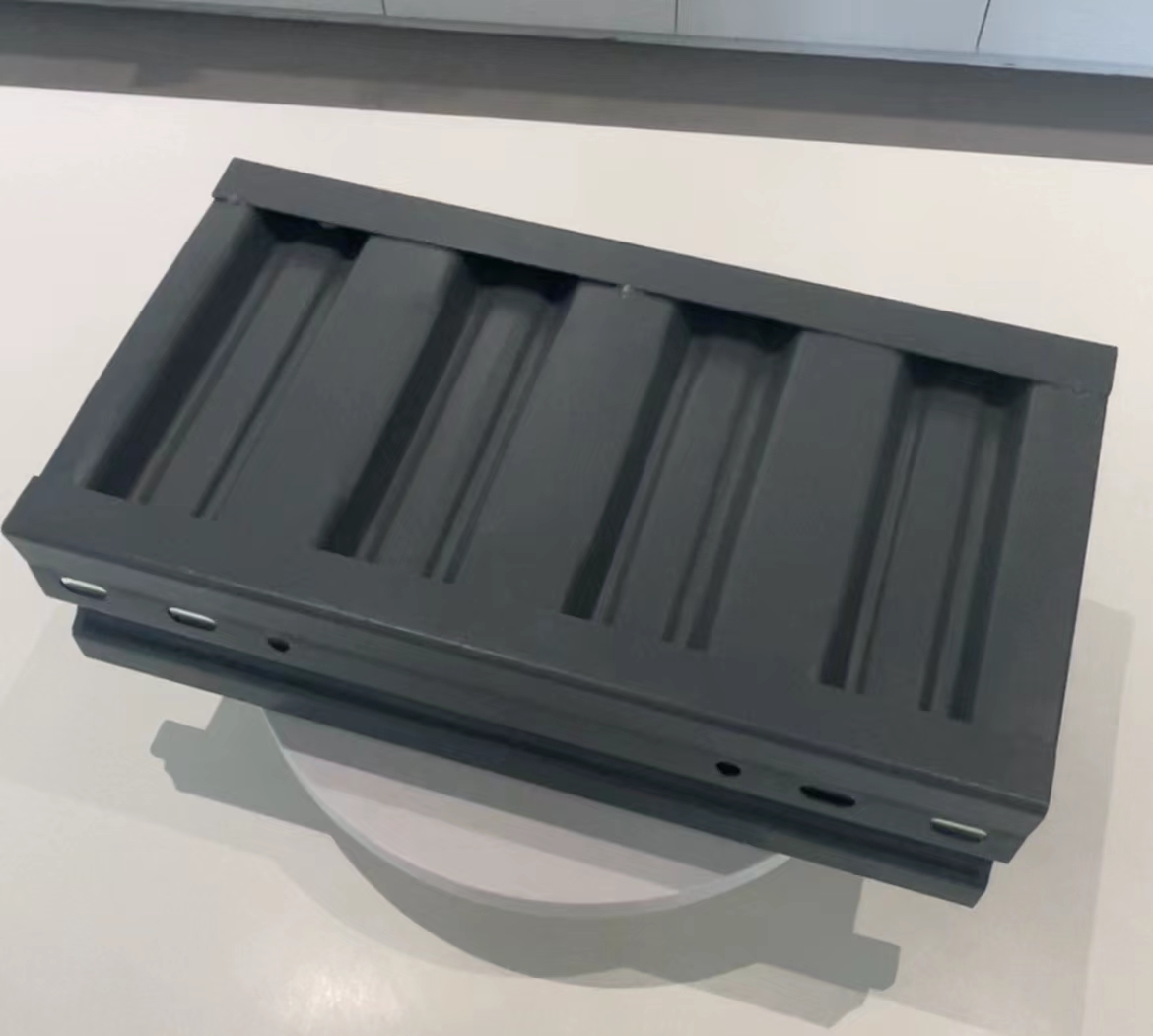

1.有蓋無孔型托盤實際是一種全封閉的金屬殼體。它具有防護外部有害液體和粉塵的侵蝕作用。

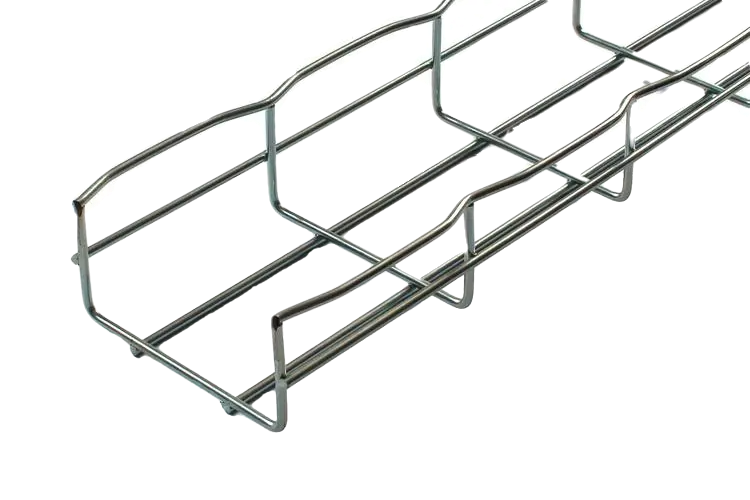

2.網格式托盤的遮蔽較少,引入、引出線纜方便,特別適用于數據機房等場所。

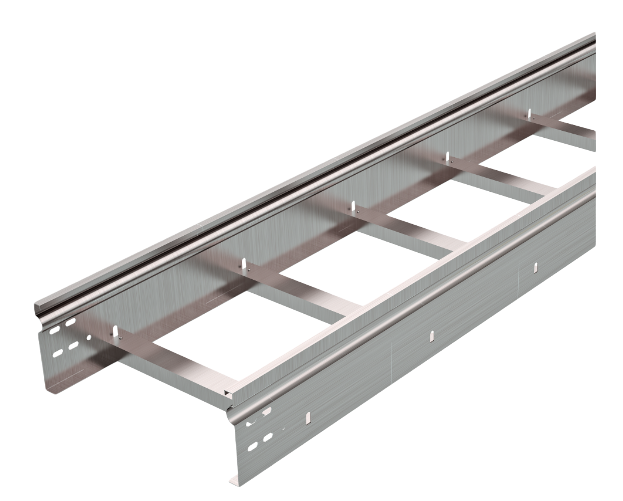

3. 有孔托盤、梯架通風散熱良好,有利于改善電纜的運行環境。

4.戶外電纜橋架的托盤，蓋板可起到遮陽和遮避塵灰的作用,以保護電纜。

5.底層采用電纜托盤或梯架底部加防護板是為防止外部機械損傷電纜。

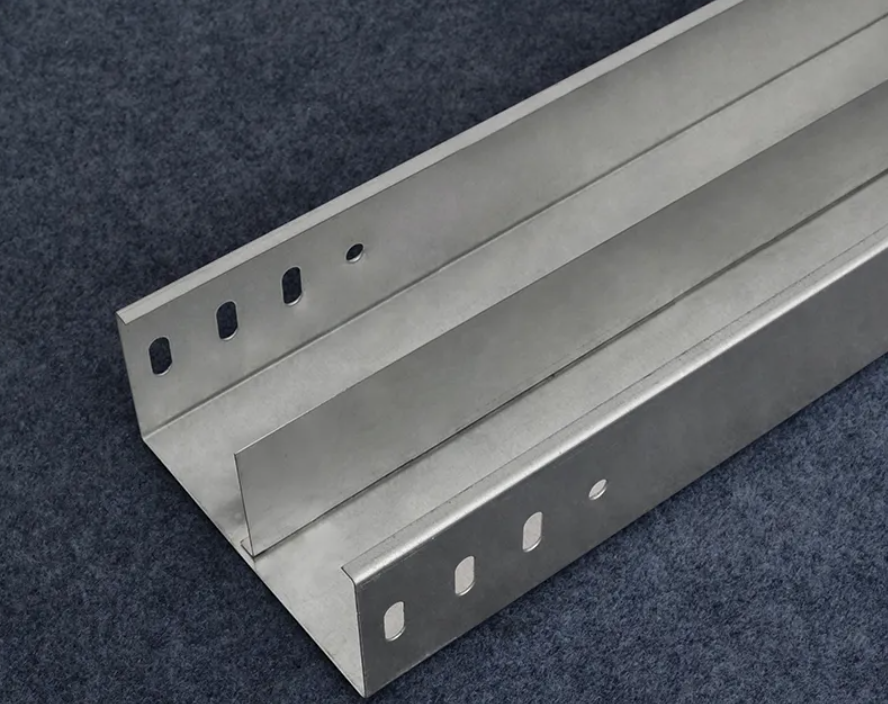

6.用隔板分開動力電纜和控制電纜是為了防止電磁干擾,以確?？刂齐娎|正常運行。

7. 托盤,梯架所需附件和支、吊架品種,可根據托盤.梯架的型號規格、長度、路徑、安裝方式確定。

(以上就是選用橋架的技巧)
