鋼制橋架200×100的橋架標準厚度

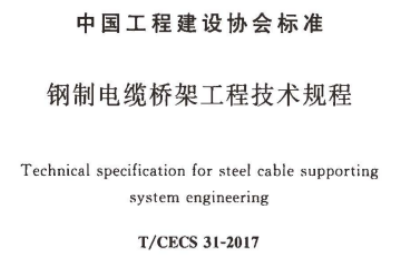

鋼制橋架200×100的橋架標準厚度第一份標準可參考中國工程建設協會標準《T/CECS 31-2017鋼制電纜橋架工程技術規程》

鋼制橋架200×100厚度標準如下：

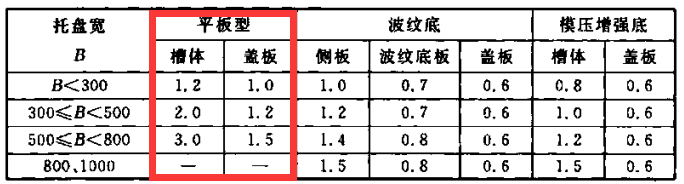

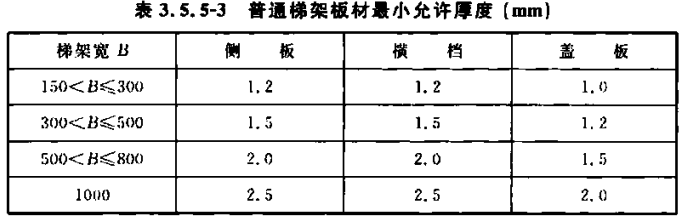

200×100（槽式、托盤、梯式）鋼制電纜橋架槽的標準厚度至少為1.2mm

200×100（槽式、托盤、梯式）鋼制電纜橋架連接板的標準厚度至少為1.2mm

200×100（槽式、托盤、梯式）鋼制電纜橋架蓋板的標準厚度至少為1.0mm

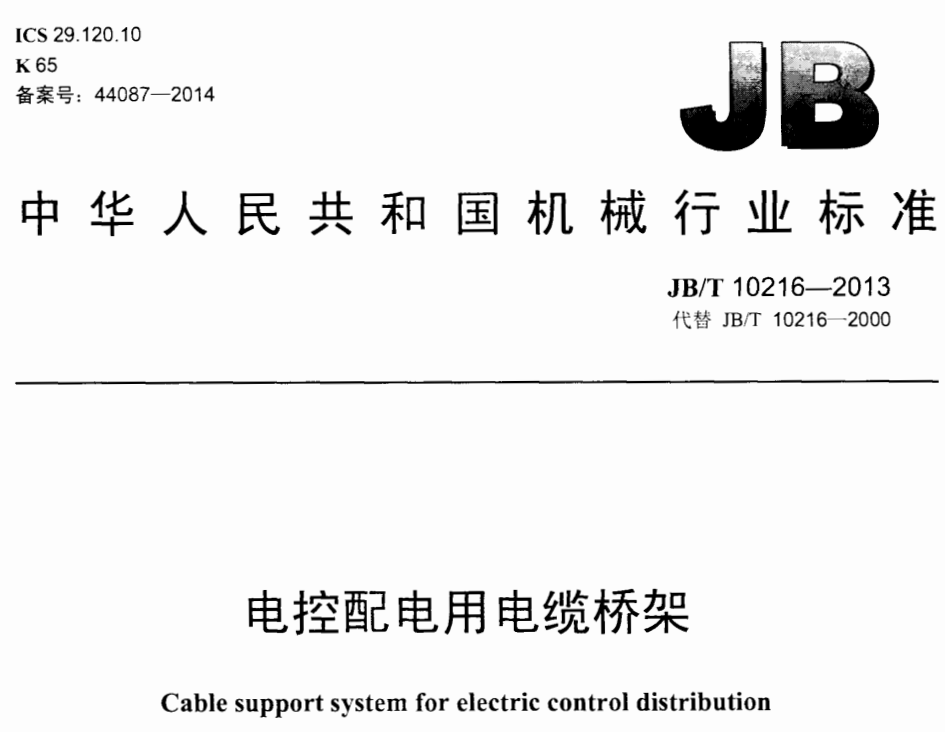

鋼制橋架200×10o的橋架標準厚度第二份標準可參考中華人民共和國機械行業標準《JB/T 10216—2013電控配電用電纜橋架》

鋼制橋架200×100厚度標準如下：

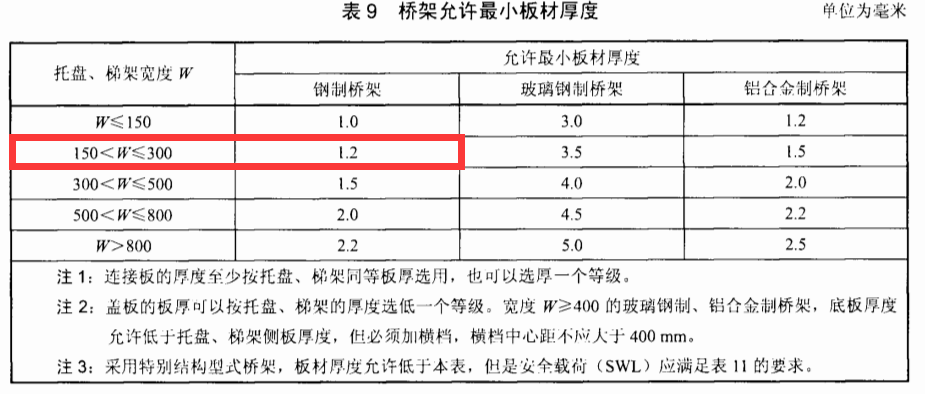

200×100（槽式、托盤、梯式）鋼制電纜橋架槽體的標準厚度至少為1.2mm

注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。

注2:蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL）應滿足表11的要求。

（以上為工程項目中2種常用的標準）
