節能型橋架/結構型式示例圖

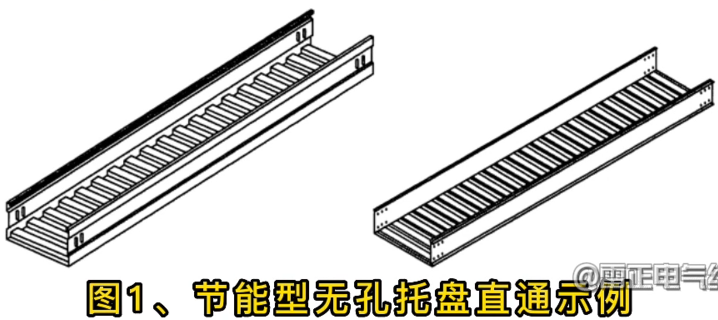

圖1、節能型無孔托盤直通示例:

圖2、節能型無孔托盤彎通示例:

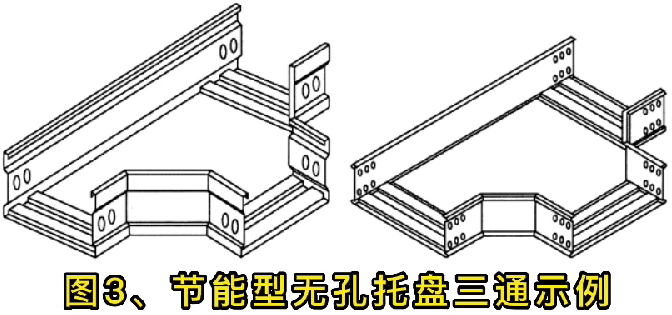

圖3、節能型無孔托盤三通示例:

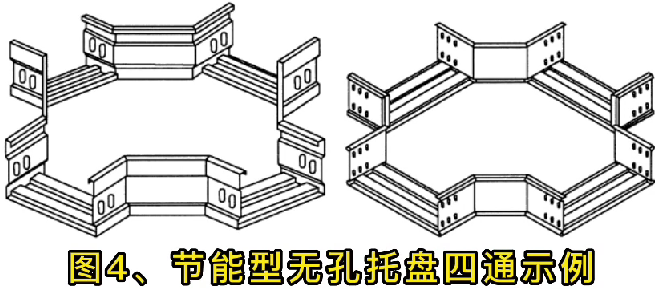

圖4、節能型無孔托盤四通示例:

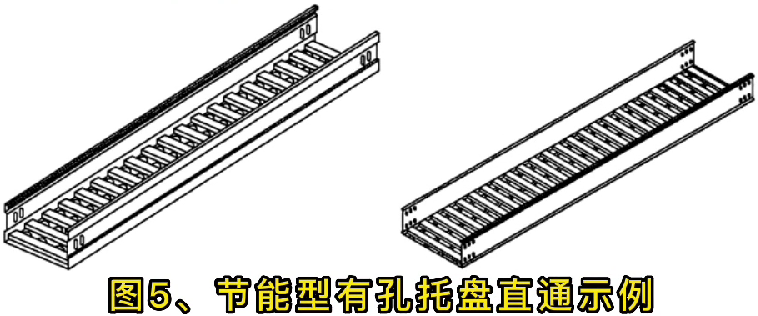

圖5、節能型有孔托盤直通示例:

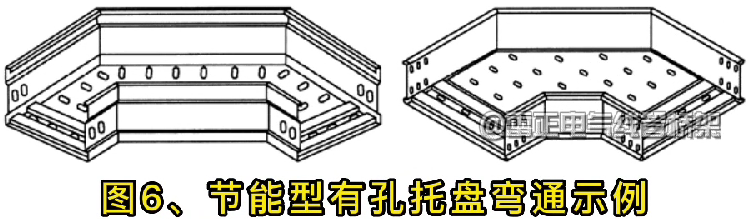

圖6。節能型有孔托盤彎通示例:

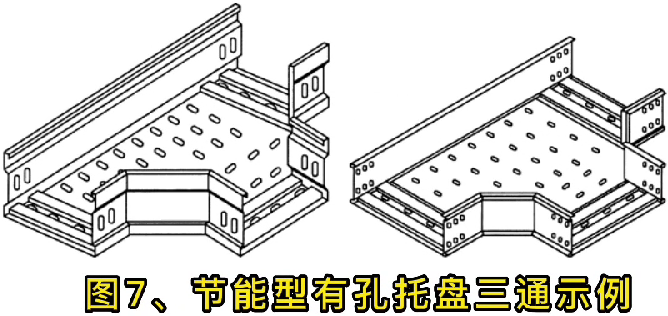

圖7、節能型有孔托盤三通示例:

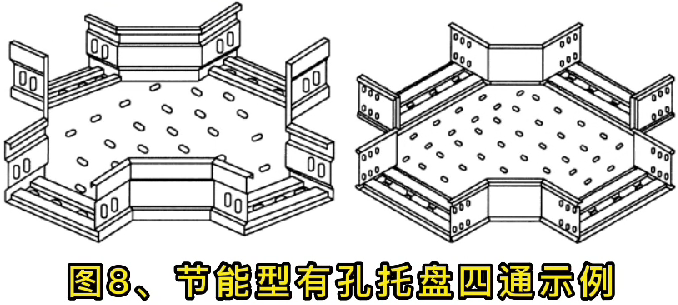

圖8、節能型有孔托盤四通示例:

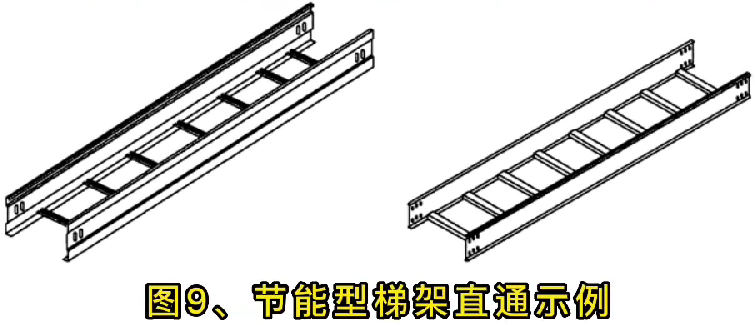

圖9。節能型梯架直通示例:

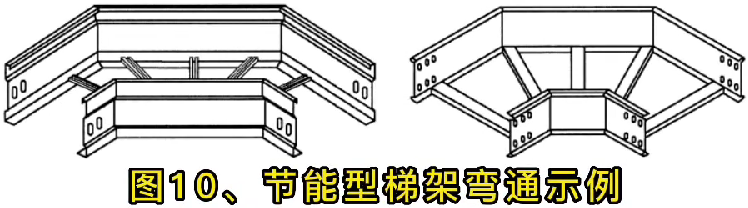

圖10、節能型梯架彎通示例:

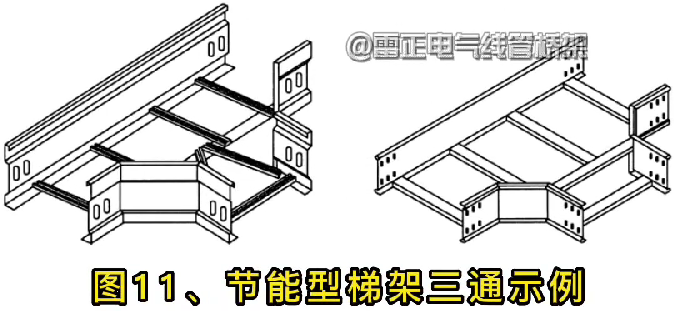

圖11、節能型梯架昌通示例:

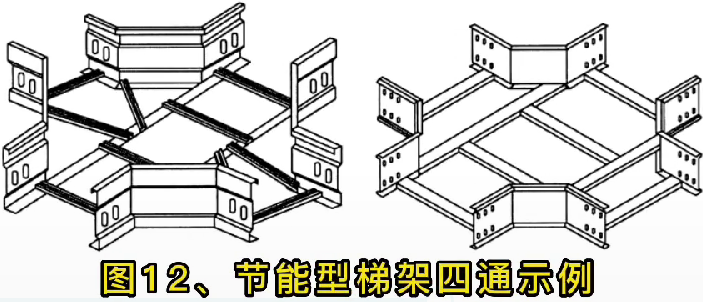

圖12、節能型梯架四通示例:

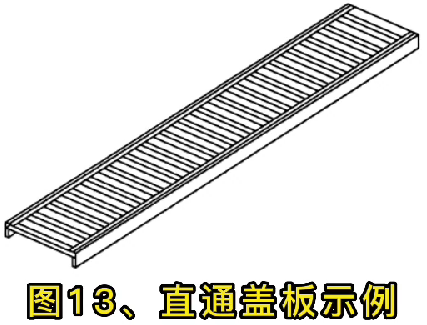

圖13、直通蓋板示例:

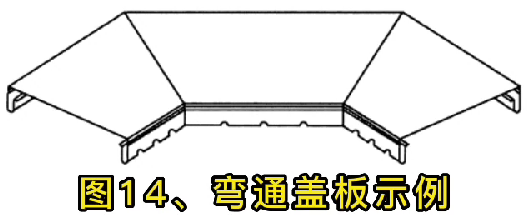

圖14、彎通蓋板示例:

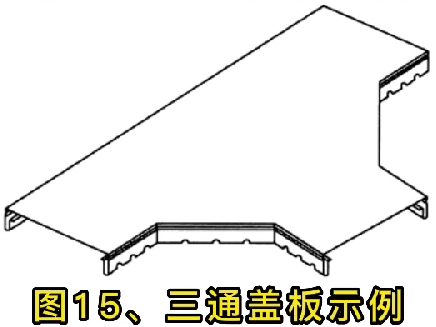

圖15、三通蓋板示例:

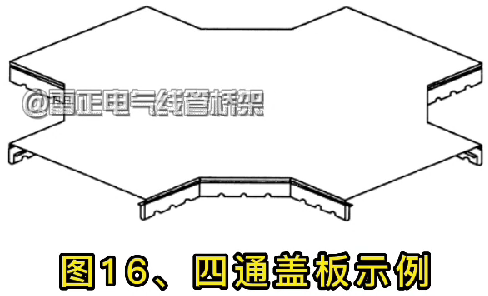

圖16、四通蓋板示例:

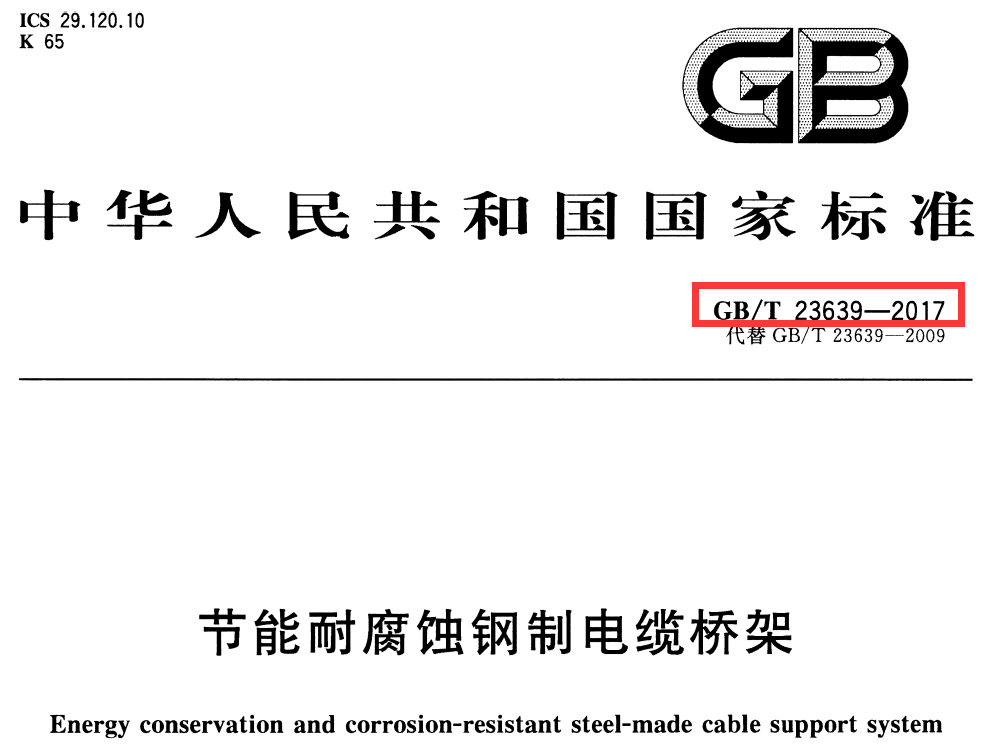

《節能耐腐蝕鋼制電纜橋架GB/T 23639—2017》里的5要求

5.1一般要求
5.1.1︰橋架應按規定的圖樣和技術文件制造，彎通、三通、四通等彎曲半徑應根據電纜允許的彎曲半徑設計,不應使用純直角形,并符合本標準的要求。
5.1.2︰制造橋架所用材質為熱浸鍍鋅鋼板或不銹鋼板,材質應符合GB/T 700,GB/T912,GB/T 2518、GB/T 3280、GB/T 4237,GB/T 11253,GB/T 21762-2008標準的有關規定。
5.1.3 橋架板材厚度的選擇應能承受額定均布載荷。
5.1.4︰橋架連接用附件的耐腐性能,不應低于橋架主部件的耐腐性能。
5.1.5橋架加工成形后斷面形狀應規整,無彎曲﹑扭曲、邊沿毛剌等缺陷。內表面應光滑、平整、無損傷電纜絕緣的凸起和尖角。
5.1.6對接焊縫應均勻,連續焊接長度不低于20 mm,不應有漏焊﹑裂紋,夾渣、燒穿、弧坑等缺陷;疊接焊點應牢固,強度不低于鋼板本體的強度。
5.1.7橋架蓋板如為瓦楞結構,應在兩側設有排水孔,以防積水。
