槽式橋架與托盤式橋架的區別
電纜橋架是一種設備,主要是用作為各種建筑物和管廊之間的一個橋梁,電纜橋架的結構也是多種的,主要分為槽式、托盤式和梯架式、網格式等等,該設備是由支架、托臂和安裝附件等組成。結構簡單,外形美觀,配置靈活,維修方便,所有的配件都需要鍍鋅加工處理。到了外面電纜橋架的身影幾乎到處都是,一般在地下停車場、商業大樓、商場等。

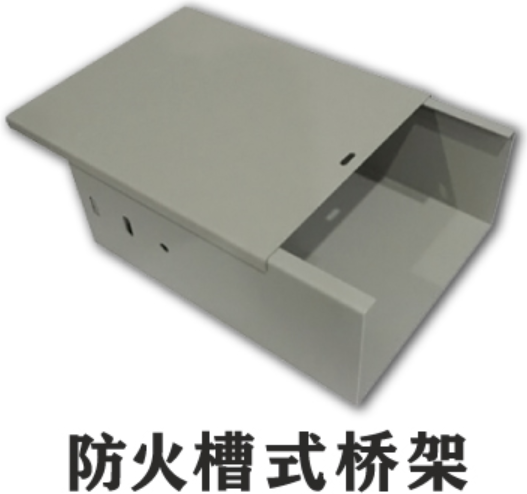

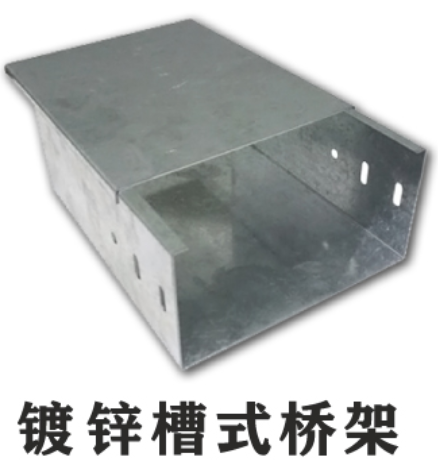

一、無孔電纜托盤橋架(槽式電纜橋架)︰
適用于計算機電纜、通信電纜、熱電偶電纜等高靈敏度控制電纜的應用。它對大腐蝕環境電纜的屏蔽擾動和保護有很好的作用,蓋板表面處理靜電噴涂、鍍鋅、熱浸鋅及鍍鋅再噴涂四種別用于同環境重腐蝕環境應作特殊防腐加工處理。

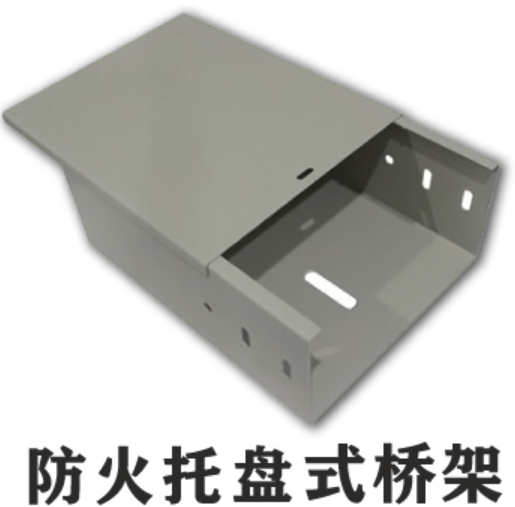

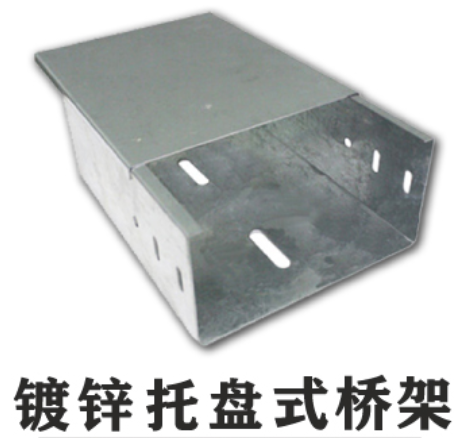

二、有孔電纜托盤橋架(托盤式電纜橋架)∶
金屬托盤橋架是一種半密封性橋架,十分貼近槽式電纜橋架的外觀設計,但金屬托盤橋架具備重量較輕、荷載大、外觀設計美觀大方、構造容易、安裝方便等優勢。適用于電力電纜的安裝和控制電纜的鋪設。
三、槽式橋架和托盤式橋架的區別∶
雖然它們的外觀相似,但效用和適用的環境是大大的不同的,托盤式橋架的打孔使得它的散熱功能得到很大的提升,但是它的屏蔽干擾功能卻比槽式橋架差了很多。
電纜橋架(電纜托架)是由槽式,托盤式或梯架式的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。
托盤式橋架和槽式橋架最直接的區別就是︰
槽式橋架就是全封閉性的,托盤式橋架就是橋架底部有很多腰形孔,槽式橋架和托盤式橋架就是底部不同,有孔和沒孔。
槽式橋架的不利于散熱,托盤式橋架散熱稍好。托盤式橋架槽底有散熱孔,槽式橋架沒有,由于開了散熱孔,托盤式橋架板材的厚度要厚點。
槽式橋架最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等,槽式橋架對于控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。
托盤式橋架在石油、化工、電力、輕工、電視、電訊等方面應用較廣泛,其重量輕、載荷大、造型美觀、結構簡單、安裝方便,既適用于動力電纜安裝,適于控制電纜的敷設。
托盤式橋架其表面處理可根據用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種,在重腐蝕環境中可作特殊防腐處理。
不過托盤式橋架它的適用的領域要比槽式橋架要寬,而且槽式電纜它主要適用于鋪設截面小但是數量卻非常多的電線電纜,而托盤式橋架主要就是用鋪設截面大但是數量比較小的電力電纜。
托盤式橋架在石油、化工、電力、輕工、電視、電訊等方面應用較廣泛,其重量輕、載荷大、造型美觀、結構簡單、安裝方便,既適用于動力電纜安裝,適于控制電纜的敷設。
托盤式橋架其表面處理可根據用戶需要分為鍍鋅、靜電噴塑和熱鍍鋅三種,在重腐蝕環境中可作特殊防腐處理。
不過托盤式橋架它的適用的領域要比槽式橋架要寬,而且槽式電纜它主要適用于鋪設截面小但是數量卻非常多的電線電纜,而托盤式橋架主要就是用鋪設截面大但是數量比較小的電力電纜。
