電纜橋架/線槽規格和型號有哪些（多圖）

電纜橋架按照表面工藝分為冷鍍鋅橋架、熱鍍鋅橋架、防火橋架、噴塑橋架、彩鋼、VCI等，按照材質可以分為鋼制橋架、不銹鋼橋架和鋁合金橋架等。電纜橋架可以鋪設在建筑物和管廊支架上，冷鍍鋅橋架一般用于室內干燥環境，熱鍍鋅橋架一般使用室外強腐蝕環境，防火橋架一般適用于電纜豎井、防火、消防以及防煙區域。鋼制橋架一般容易生銹起斑，需要進行鍍鋅表面處理。

玻璃鋼電纜橋架是將無捻玻璃纖維和其他連續增強材料、聚酯、阻燃材料、表面氈等進行浸漬，通過電纜橋架成型模具，使其在模內高溫固化成型后連續出模的自動化生產工藝。玻璃鋼電纜橋架具有質量輕、阻燃、防腐耐溫、機械強度高等特點。拉擠玻璃鋼電纜橋架與同規格厚度的鋼制電纜橋架載荷能力相近，重量為鋼制的四分之一，比鋼制電纜橋架的任何一種表面處理，具有抗腐性能強、使用壽命長等優點，適用于酸、堿等單一介質腐蝕性環境。槽式電纜橋架是一種全封閉型電纜橋架，它適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

不銹鋼橋架的材質分為201不銹鋼、304不銹鋼和316不銹鋼，其中316不銹鋼抗氧化腐蝕能力最強。電纜橋架具有結構簡單、外形美觀、裝配靈活等特點，所以其應用領域和場景非常廣泛。

鋁合金電纜橋架材質:1060鋁合金、陽極氧化鋁合金。

鋁合金電纜橋架顧名思義是直接用鋁合金板材制造生產而成，鋁合金電纜橋架分兩種:1060鋁合金橋架、陽極氧化鋁合金橋架，1060鋁合金板材含鋁量高達百分之99.6%以上，而陽極氧化鋁合金電纜橋架，是在鋁合金電纜橋架基礎上再進行加工陽極氧化表面處理，通俗點說是升級版，陽極氧化鋁是指在鋁及鋁合金表面鍍一層致密氧化鋁為了防止進一步氧化，耐腐蝕、耐用性能強以及提高鋁合金的表面硬度和耐磨性。

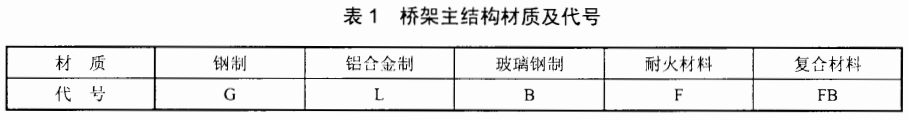

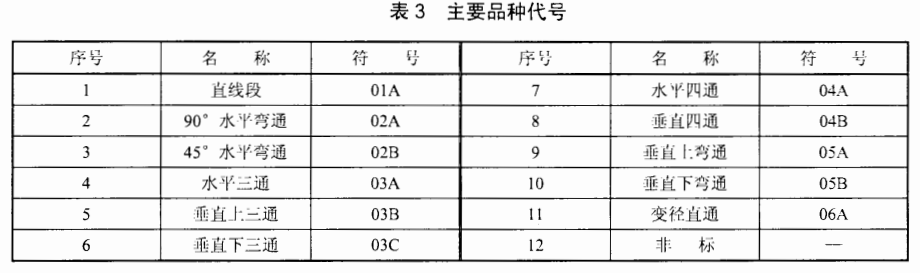

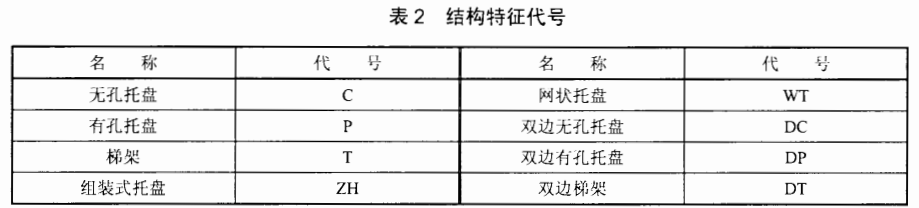

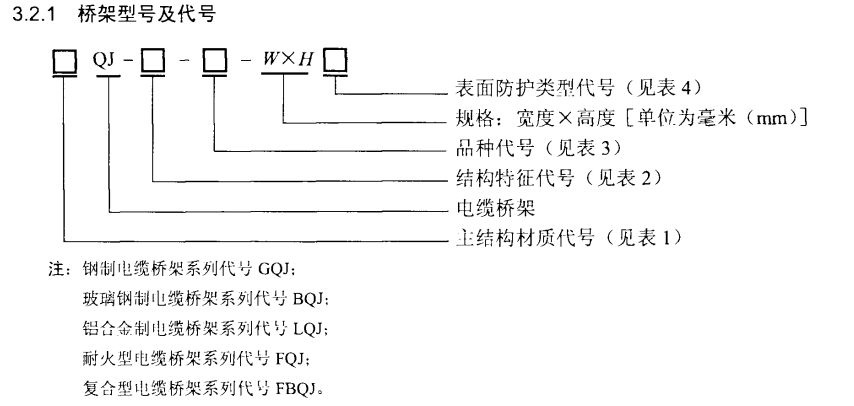

電纜橋架規格型號代號由橋架材質代號，橋架代號QJ、橋架特征代號、橋架品種代號、橋架的寬度和高度和橋架的表面防護類型代號組成

例如GQJ-P-01A-200×100 J，表示是鋼制有孔托盤式直線段電纜橋架，寬度為200mm，高度為100mm，防護類型為普通型。

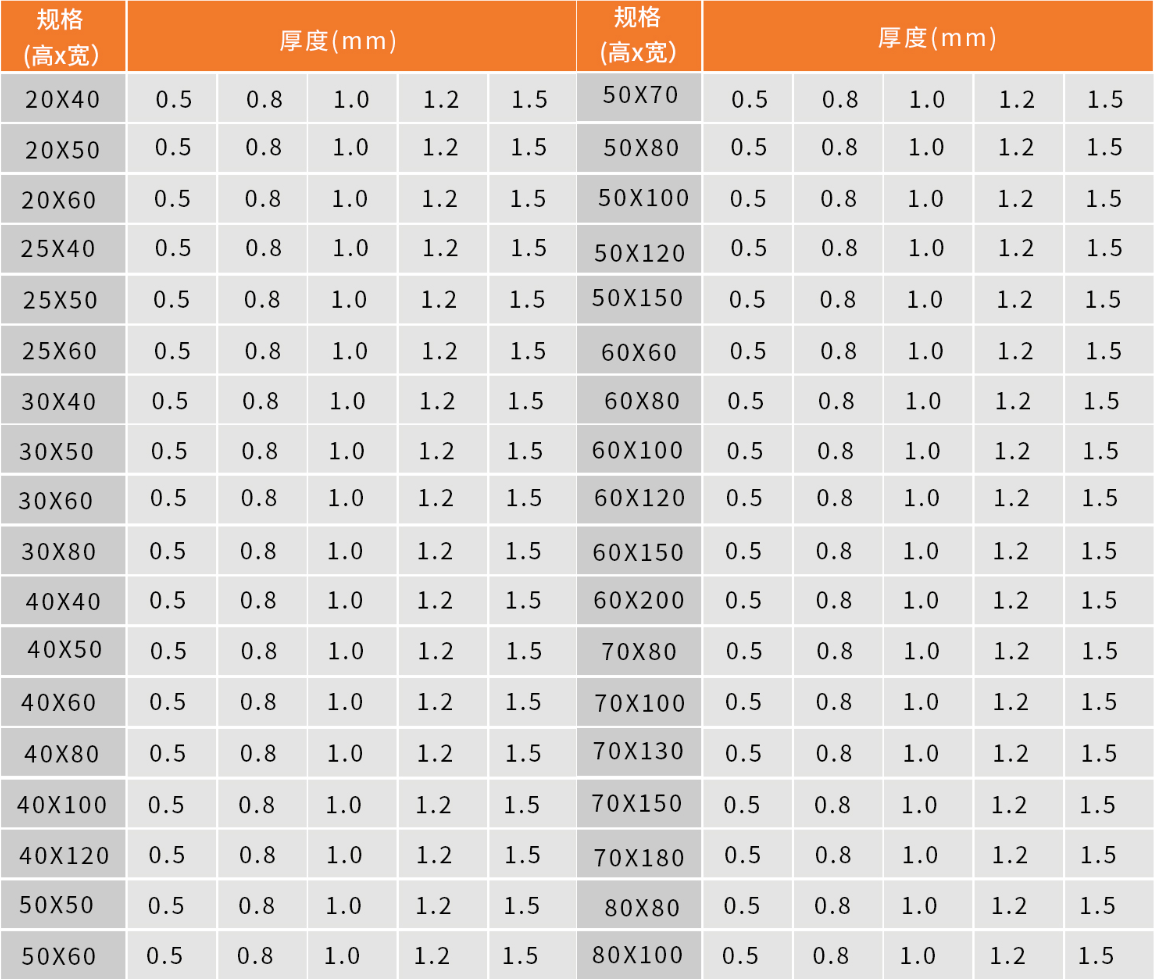

電纜橋架/線槽常用規格如下圖：

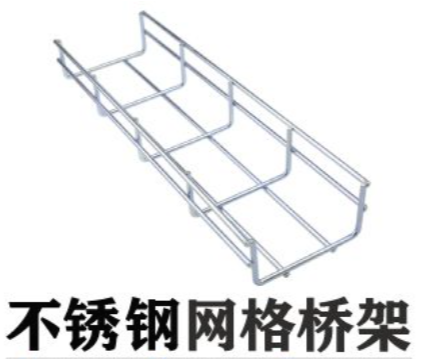

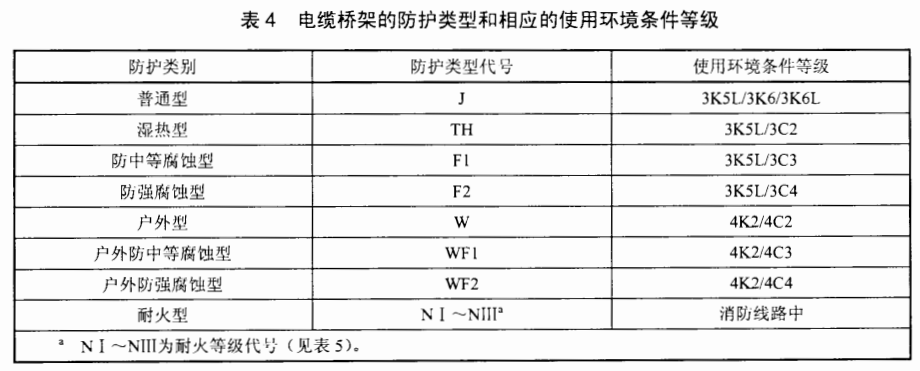

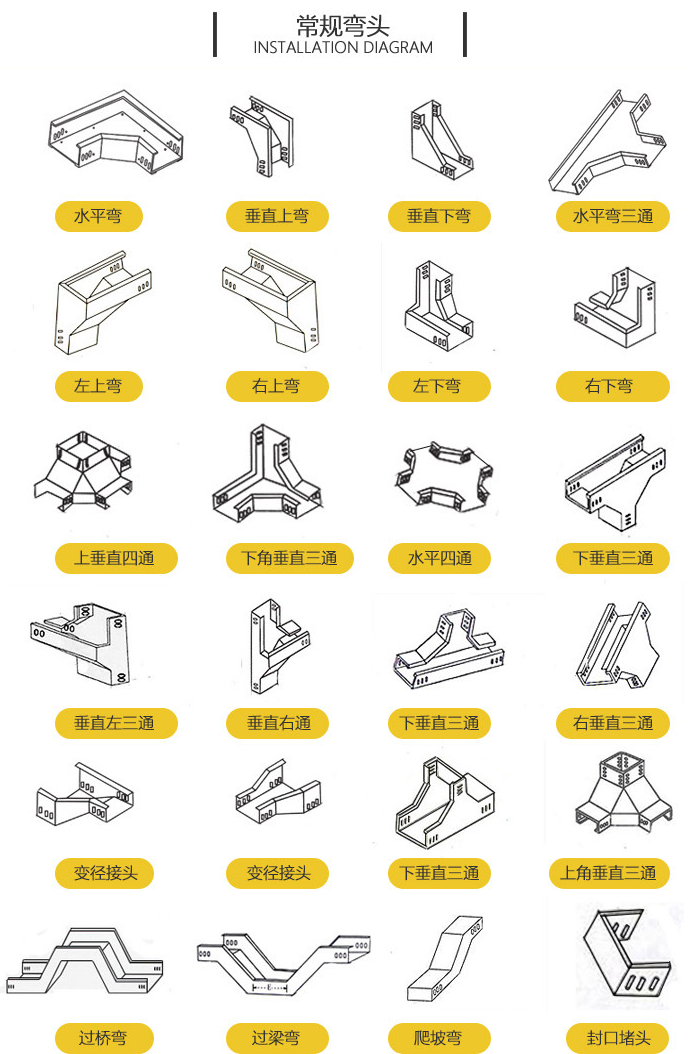

電纜橋架材質有冷熱軋板、鍍鋅板、鋁合金、不銹鋼、玻璃鋼和高分子材料等，電纜橋架結構特征有無孔托盤橋架俗稱槽式橋架、有孔托盤橋架俗稱托盤式橋架、梯架俗稱梯式橋架，網狀橋架俗稱網格式橋架、組裝式橋架等。電纜橋架品種有直通、45度水平彎頭、90度水平彎頭、水平三通、水平四通、垂直上彎頭、垂直下彎頭、上垂直三通、上邊垂直三通等。電纜橋架表面防護類型有電鍍鋅、熱浸鍍鋅、熱固性粉末靜電噴涂、陽極氧化、VCI雙金屬涂層等。
