鋁合金陽極氧化線槽厚度國家標準（2022版）

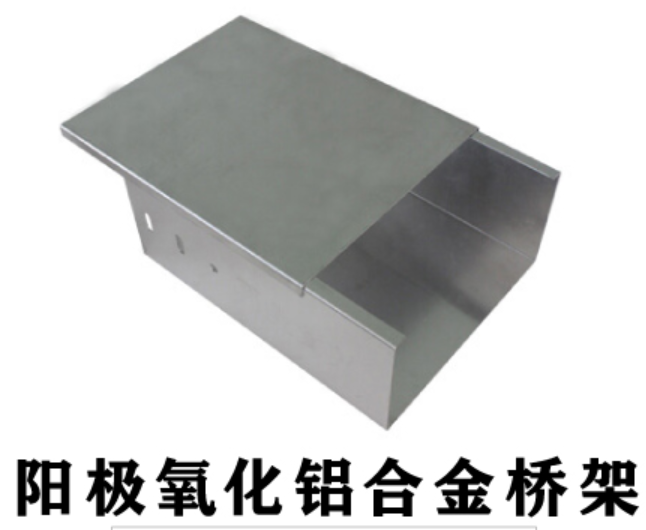

陽極氧化鋁合金電纜橋架型號種類包括:槽式、梯式、托盤式、大跨距等等，具有外形美觀，結構簡單，造型獨特，載重能力大，重量輕等特點。而鋁合金電纜橋架表面經過陽極氧化后，不僅具有抗腐蝕的能力，而且具有抗電磁干擾的能力，特別是防屏蔽干擾，這是鋼制電纜橋架無法替代的。

陽極氧化鋁合金橋架與1060鋁合金橋架對比:

鋁合金經過陽極氧化處理后，抗腐蝕和耐磨能力上更強，這是市場常用的1060鋁合金橋架比不了的，工藝上的優勢突出。

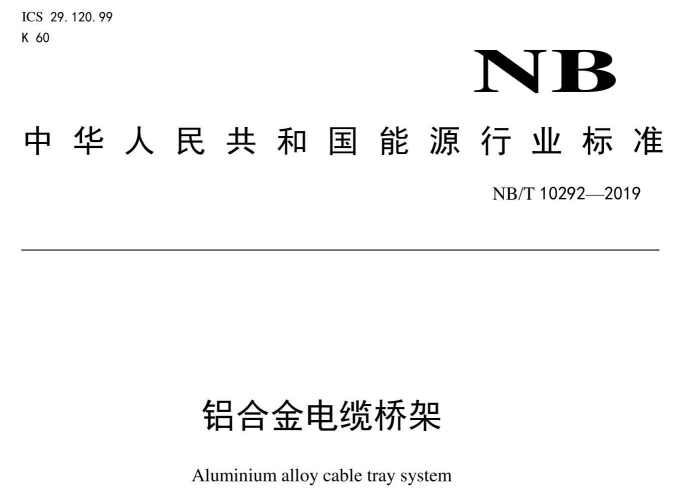

鋁合金陽極氧化線槽厚度國家標準參考于《NB/T 10292——2019鋁合金電纜橋架》

鋁合金陽極氧化制造精度

橋架托盤、梯架的直通段長度允許偏差應符合下列要求:

當長度≤2 000 mm時，允許偏差為±2.0 mm;

當長度>2000 mm時，允許偏差為±4.0 mm。

橋架橫檔之間中心距離應不大于350 mm，橫檔寬度不宜小于40 mm，橫檔與電纜接觸平面(沿橋架直通體長軸方向）寬度不小于12mm。

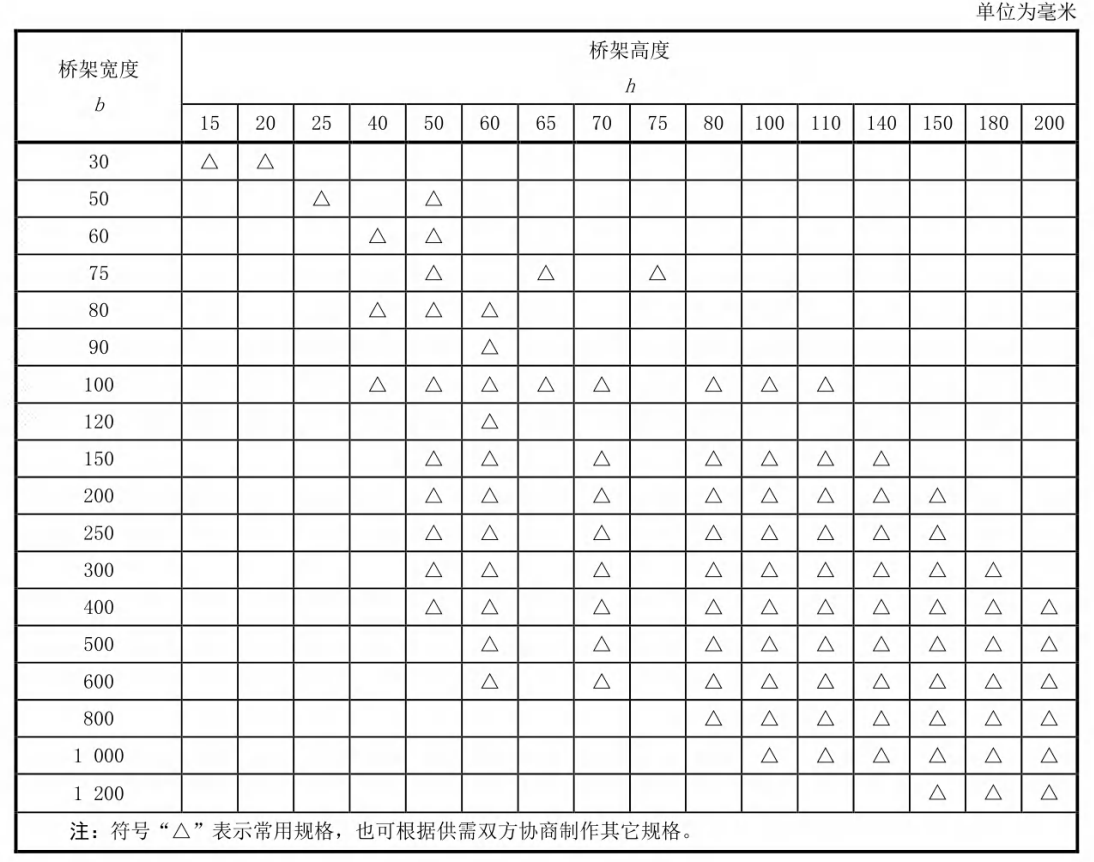

橋架的高度尺寸和寬度尺寸應符合表4的規定

尺寸偏差及其它未作要求的尺寸極限偏差應符合GB/T 1804——2000中V級的規定。

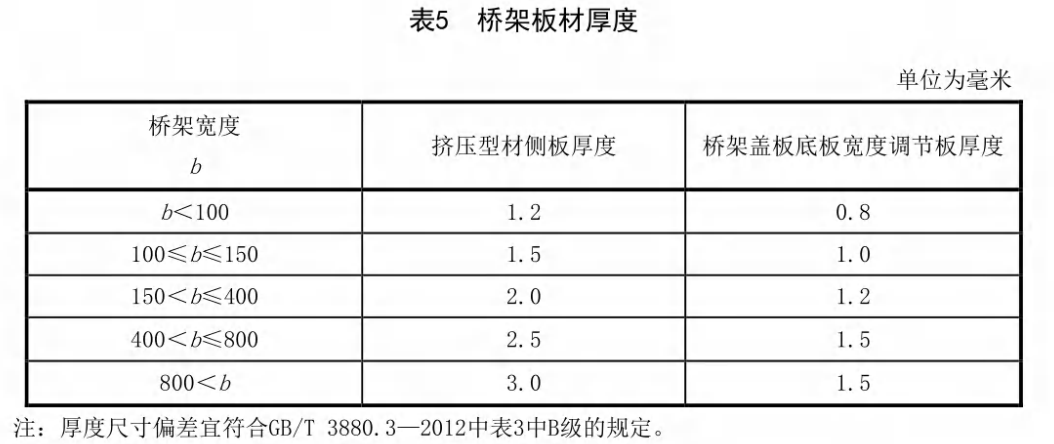

橋架的底板、側板、蓋板板材厚度應符合表5的規定。

鋁合金陽極氧化線槽厚度如下：

橋架寬度B＜100毫米，側板厚度需達到1.2毫米，橋架蓋板底板寬度調節板厚度需達到0.8毫米

100毫米≤橋架寬度B≤150毫米，側板厚度需達到1.5毫米，橋架蓋板底板寬度調節板厚度需達到1.0毫米

150毫米≤橋架寬度B≤400毫米，側板厚度需達到2.0毫米，橋架蓋板底板寬度調節板厚度需達到1.2毫米

400毫米≤橋架寬度B≤800毫米，側板厚度需達到2.5毫米，橋架蓋板底板寬度調節板厚度需達到1.5毫米

800毫米＜橋架寬度B，側板厚度需達到3.0毫米，橋架蓋板底板寬度調節板厚度需達到1.5毫米

注:厚度尺寸偏差宜符合GB/T 3880.3—2012中表3中B級的規定。
