鍍鋅穿線管規格型號以及厚度標準（2022版）
JDG鍍鋅穿線管規格型號以及厚度標準參考于中國工程建設標準化協會標準《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》

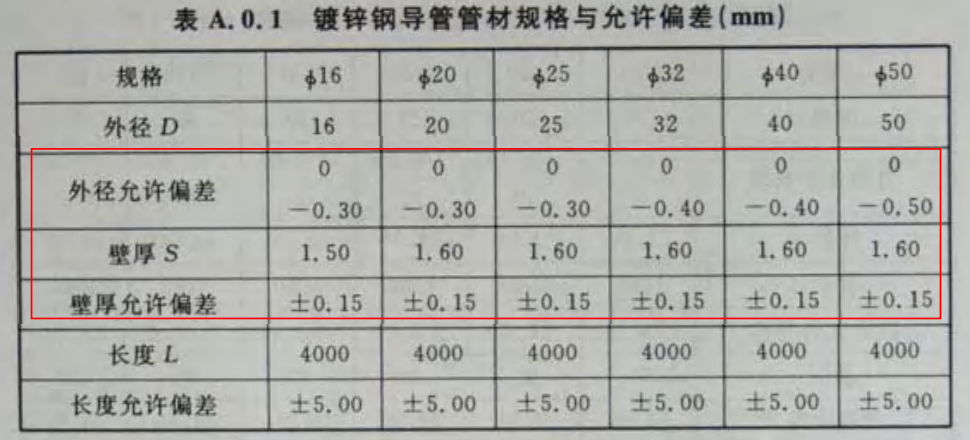

JDG鍍鋅穿線管規格型號以及厚度標準如下：
規格（Φ）：16 、20、25、32、40、50
外徑（D）：16毫米、20毫米、25毫米、32毫米、40毫米、50毫米
只有Φ16壁厚（S）：1.5毫米
其他規格壁厚（S）1.6毫米
壁厚允許偏差（S）：正負0.15毫米
Φ16、Φ20、Φ25外徑允許偏差：o毫米到負0.30毫米
Φ32、Φ40外徑允許偏差：o毫米到負0.40毫米
Φ50外徑允許偏差：o毫米到負0.50毫米
（JDG管又稱為“套接緊定式鍍鋅鋼導管”）
附錄E套接緊定式有螺紋緊定型緊定螺釘規格

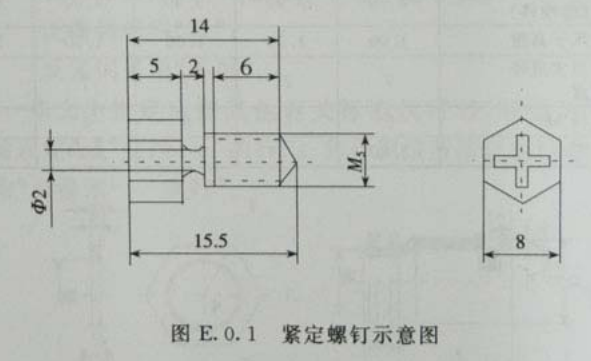

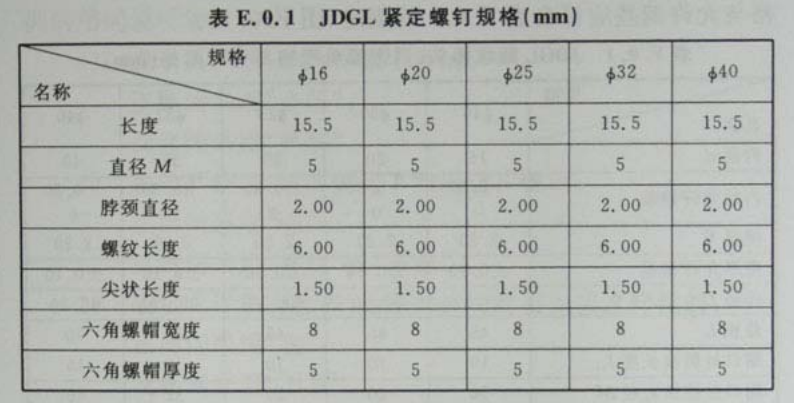

E.0.1套接緊定式有螺紋緊定型(JDGL)緊定螺釘?shù)囊?guī)格應符合表E.0.1的規定(圖E.0.1)如下：
JDG線管有螺紋緊定型直通：Φ16規格；長度15.5；直徑5；脖頸直徑2.00；螺紋長度6.00；尖壯長度1.50；六角螺帽寬度8；六角螺帽厚度5；
JDG線管有螺紋緊定型直通：Φ20規格；長度15.5；直徑5；脖頸直徑2.00；螺紋長度6.00；尖壯長度1.50；六角螺帽寬度8；六角螺帽厚度5；
JDG線管有螺紋緊定型直通：Φ25規格；長度15.5；直徑5；脖頸直徑2.00；螺紋長度6.00；尖壯長度1.50；六角螺帽寬度8；六角螺帽厚度5；
JDG線管有螺紋緊定型直通：Φ32規格；長度15.5；直徑5；脖頸直徑2.00；螺紋長度6.00；尖壯長度1.50；六角螺帽寬度8；六角螺帽厚度5；
JDG線管有螺紋緊定型直通：Φ40規格；長度15.5；直徑5；脖頸直徑2.00；螺紋長度6.00；尖壯長度1.50；六角螺帽寬度8；六角螺帽厚度5；
KBG鍍鋅穿線管規格型號以及厚度標準參考于中國工程建設標準化協會標準《套接扣壓式薄壁鋼導管電線管路施工及驗收規范CECS100:98》

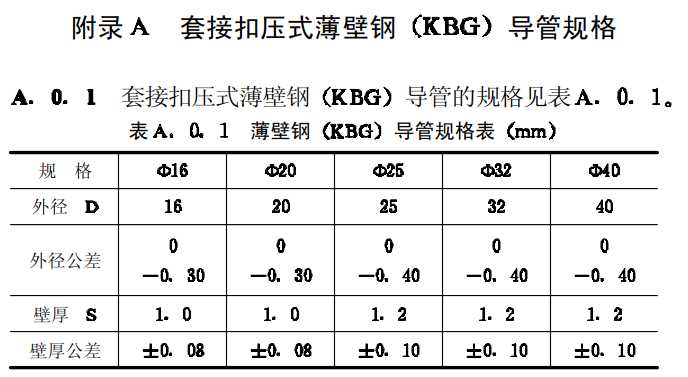

KBG鍍鋅穿線管規格型號以及厚度標準如下：
規格（Φ）：16 毫米、20毫米、25毫米、32毫米、40毫米
外徑（D）：16毫米、20毫米、25毫米、32毫米、40毫米
壁厚（S）：1.0毫米、1.0毫米、1.2毫米、1.2毫米、1.2毫米
Φ16、Φ20壁厚允許偏差：正負0.08毫米
Φ25、Φ32、Φ40壁厚允許偏差：正負0.10毫米
Φ16、Φ20外徑允許偏差：o毫米到負0.30毫米
Φ25、Φ32、Φ40外徑允許偏差：o毫米到負0.40毫米
（KBG管又稱為“套接扣壓式鍍鋅鋼導管”）

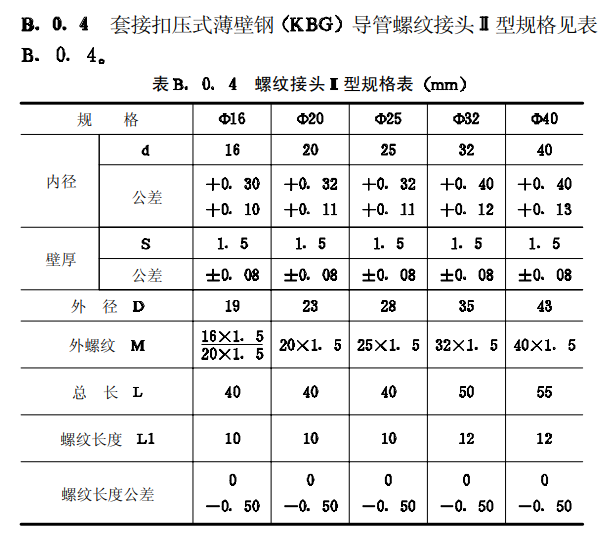

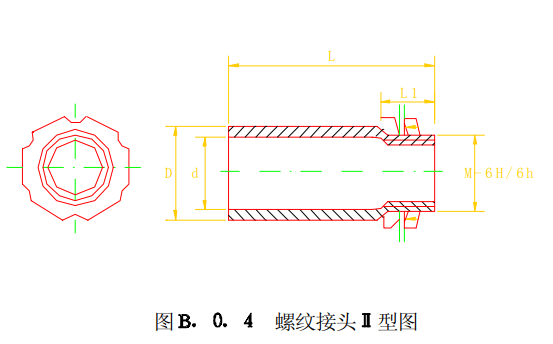

套接扣壓式薄壁鋼(KBG）導管螺紋接頭Ⅱ型規格如下：
KBG線管螺紋外牙杯梳接頭：Φ16內徑規格；內徑公差+0.30/+0.10；國標厚度1.5；國標厚度允許偏差±0.08；外徑D:19；外螺紋M:16×1.5/20×1.5；總長L:40；螺紋長度L1:10；螺紋長度公差0/-0.5
KBG線管螺紋外牙杯梳接頭：Φ20內徑規格；內徑公差+0.32/+0.11；國標厚度1.5；國標厚度允許偏差±0.08；外徑D:23；外螺紋M:20×1.5；總長L:40；螺紋長度L1:10；螺紋長度公差0/-0.5
KBG線管螺紋外牙杯梳接頭：Φ25內徑規格；內徑公差+0.32/+0.11；國標厚度1.5；國標厚度允許偏差±0.08；外徑D:28；外螺紋M:25×1.5；總長L:40；螺紋長度L1:10；螺紋長度公差0/-0.5
KBG線管螺紋外牙杯梳接頭：Φ32內徑規格；內徑公差+0.40/+0.12；國標厚度1.5；國標厚度允許偏差±0.08；外徑D:35；外螺紋M:32×1.5；總長L:50；螺紋長度L1:12；螺紋長度公差0/-0.5
KBG線管螺紋外牙杯梳接頭：Φ40內徑規格；內徑公差+0.40/+0.13；國標厚度1.5；國標厚度允許偏差±0.08；外徑D:43；外螺紋M:40×1.5；總長L:55；螺紋長度L1:12；螺紋長度公差0/-0.5
