鋼制鍍鋅橋架厚度標準

鋼制鍍鋅橋架厚度標準可參考于中華人民共和國機械行業(yè)標準《JBT10216-2013電控配電用電纜橋架》表9

鋼制鍍鋅橋架厚度如下：

當橋架寬度W小于或等于150毫米時，橋架厚度需達到1.0毫米

當150毫米小于橋架寬度W小于或等于300毫米時，橋架厚度需達到1.2毫米

當300毫米小于橋架寬度W小于或等于500毫米時，橋架厚度需達到1.5毫米

當500毫米小于橋架寬度W小于或等于800毫米時，橋架厚度需達到2.0毫米

橋架寬度W大于800毫米時，橋架厚度需達到2.2毫米

注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。

注2:蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400 的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。

鋼制鍍鋅橋架有：

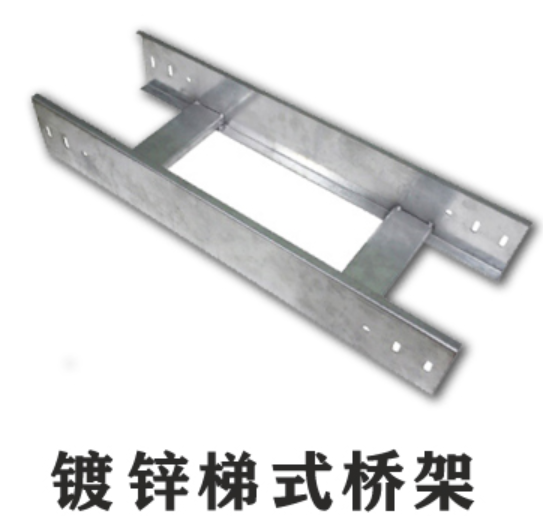

梯式鍍鋅橋架

托盤式鍍鋅橋架

槽式鍍鋅橋架
