防火金屬線槽厚度標準（2022版）

防火金屬線槽厚度標準參考于中國工程建設協會出的《鋼制電纜橋架工程技術規程T/CECS31-2017》3.5.5-1、3.5.5-3

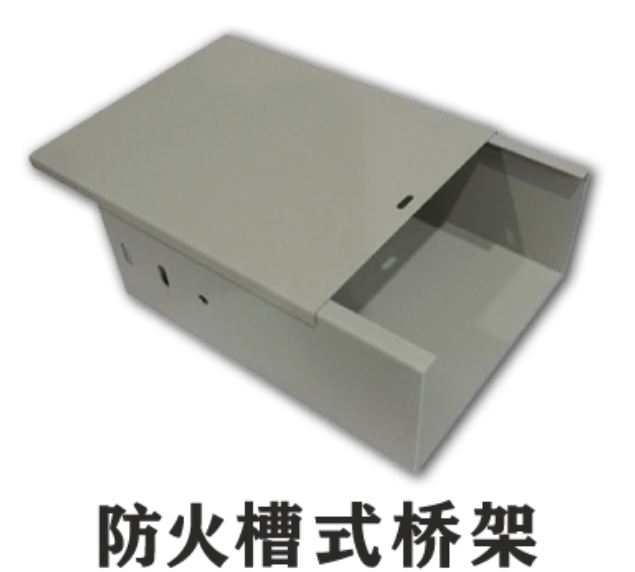

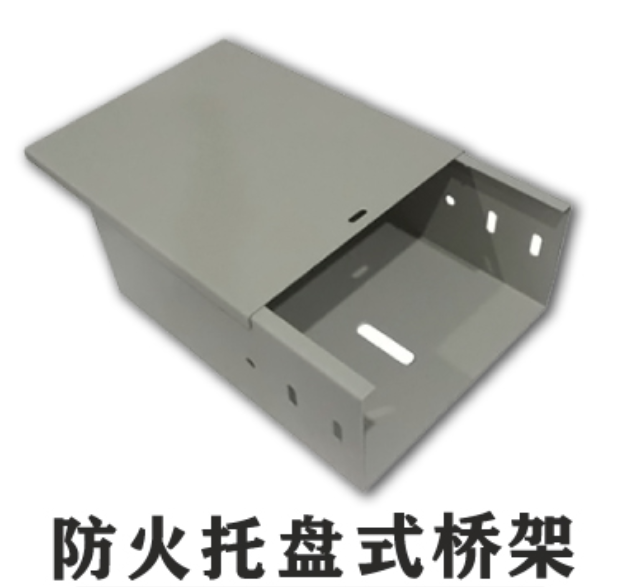

防火金屬線槽托盤式/槽式厚度標準：

金屬線槽寬度B﹤300mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤金屬線槽寬度B﹤500mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤金屬線槽寬度B﹤800mm，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

（mm=毫米）

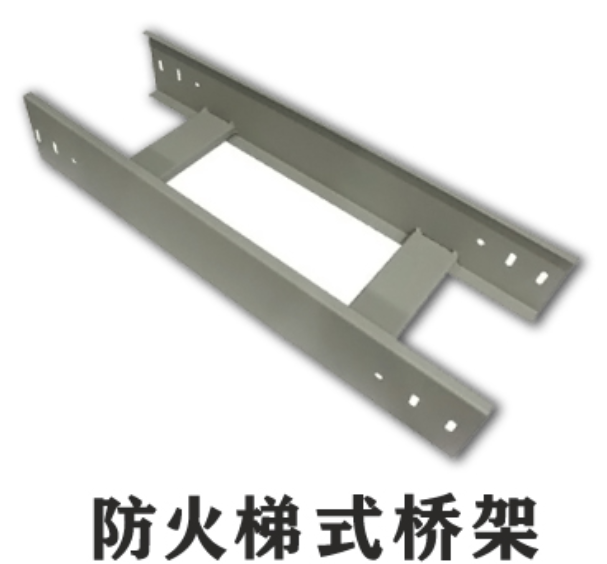

防火金屬線槽梯式國標厚度標準：

150mm＜寬度B≤300mm，線槽梯式厚度需達到1.2mm，橫檔厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm＜寬度B≤500mm，線槽梯式厚度需達到1.5mm，橫檔厚度需達到1.5mm，蓋板厚度需達到1.2mm

500mm＜寬度B≤800mm，線槽梯式厚度需達到2.0mm，橫檔厚度需達到2.0mm，蓋板厚度需達到1.5mm

1000，防火線槽梯式厚度側板需達到2.5mm，橫檔厚度需達到2.5mm，蓋板厚度需達到2.0mm

（mm=毫米）
