JDG電線管?chē)?guó)標厚度標準（2022版）

JDG電線管?chē)?guó)標厚度標準可參照中國工程建設標準化協會標準《套接緊定式鋼導管電線管路施工及驗收規程CECS 102-2007》表A.0.1鍍鋅鋼導管管材規格與允許偏差

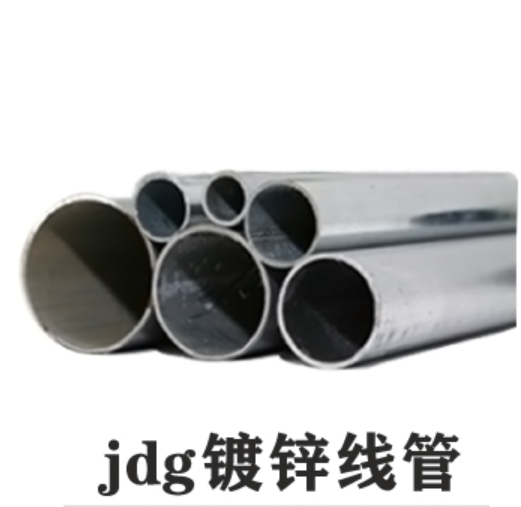

表A.0.1鍍鋅電線管管材規格與允許偏差(單位：mm)

JDG電線管Φ16規格，外徑允許偏差0~-0.30mm；國標厚度1.5mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

JDG電線管Φ20規格，外徑允許偏差0~–0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

JDG電線管Φ25規格，外徑允許偏差0~–0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

JDG電線管Φ32規格，外徑允許偏差0~–0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

JDG電線管Φ40規格，外徑允許偏差0~–0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

JDG電線管Φ50規格，外徑允許偏差0~–0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm；長度4000mm；長度允許偏差±5.00

（以上是JDG管厚度標準及允許偏差）



管路連接：



5.0.1

套接緊定式鋼導管電線管路連接用的緊定部件應配套,且應采用專用工具操作。嚴禁熔焊連接。

5.0.2

套接緊定式鋼導管電線管路的連接處,緊定部件的設置位置宜處于可視部件。

5.0.3

采用無螺紋旋壓型緊定的套接緊定式鋼導管電線管路,當管徑不小于32mm時,連接套管每端的鎖鈕不應少于2個。采用有螺紋緊定型緊定的電線管路，當管徑大于20mm 時,連接套管每端的螺釘不應少于2個。

5,0.4

套接緊定式鋼導管電線管路連接處,管材插入連接套管時,插入部分的管端應保持清潔,且應采取防止外力沖擊的有效措施。管路連接處宜涂以電力復合酯或采取有效的封堵措施。

5.0.5

套接緊定式鋼導管電線管路連接處,兩側連接的管口應平整,光滑,無毛刺、變形。管材端口分別插入連接套管內應緊貼凹槽處,接觸應緊密,且兩側應定位。當采用無螺紋旋壓型緊定時，應將鎖緊頭旋轉90°緊定。當采用有螺紋緊定型緊定時,旋緊螺釘至螺帽脫落,且不應以其他方式折斷螺帽。

5.0.6

套接緊定式鋼導管電線管路緊定連接后,連接處不應有松動.脫落、縫隙過大等缺陷。允許使用抗拉強度應大于1.5kN。連接緊定處的接觸電阻應符合現行國家標準《電氣安裝用導管特殊要求一金屬導管》GB/T 14823.1的規定。

5.0.7

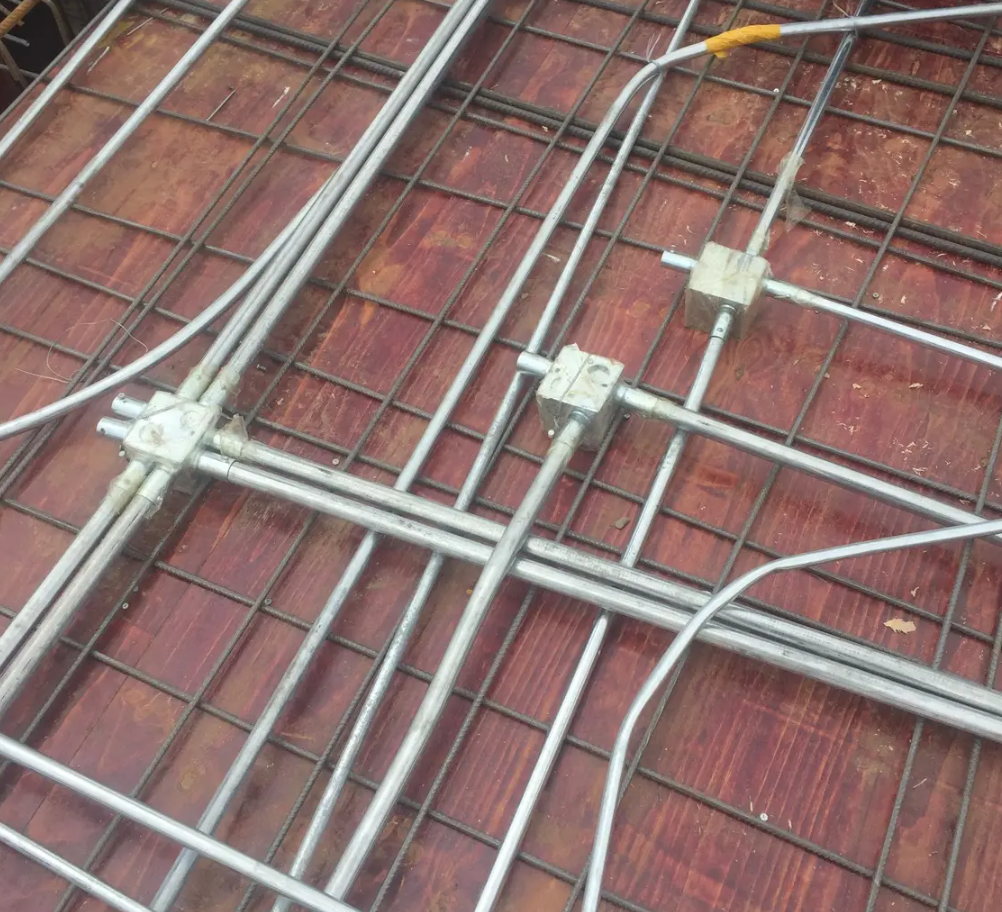

套接緊定式鋼導管電線管路與盒(箱)體連接時,應一孔一管,管徑與盒(箱)體敲落孔應吻合。管與盒(箱)體的連接處應采用爪型螺母,并與螺紋管接頭鎖緊。
不少于兩根的管路與盒(箱)體連接時,應排列整齊、間距均勻。
