槽式橋架、托盤式橋架、梯架式橋架厚度標準參考中國工程建設協會標準《T/CECS 31-2017鋼制電纜橋架工程技術規程》表3.5.5-3，3.5.3-1

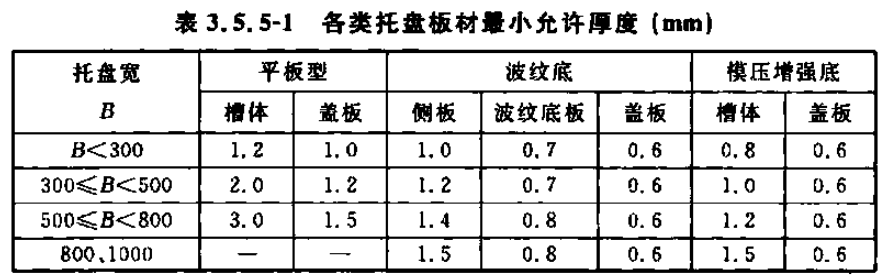

槽式橋架?chē)?guó)標厚度標準：

槽式橋架寬B小于300毫米，橋架槽體厚度需達到1.2毫米，橋架蓋板厚度需達到1.0毫米

300毫米小于或等于橋架寬B小于500毫米，橋架槽體厚度需達到2.0毫米，橋架蓋板厚度需達到1.2毫米

500毫米小于或等于橋架寬B小于800毫米，橋架槽體厚度需達到3.0毫米，橋架蓋板厚度需達到1.5毫米

800毫米、1000毫米小于橋架寬B，橋架壁厚需達到3.0毫米以上，橋架蓋板厚度需達到1.5毫米以上

（mm=毫米）

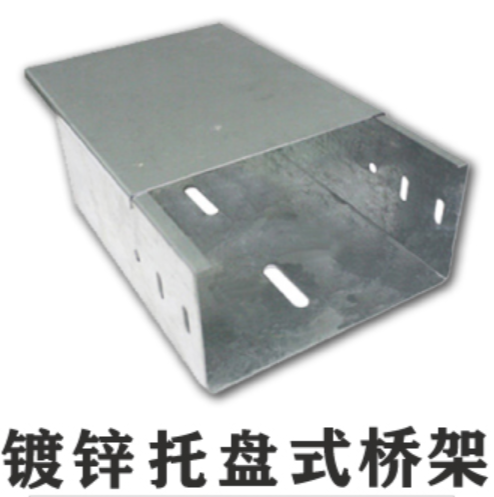

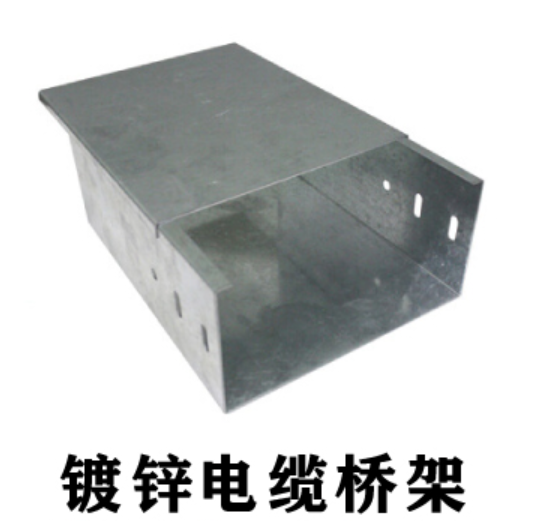

鍍鋅槽式橋架

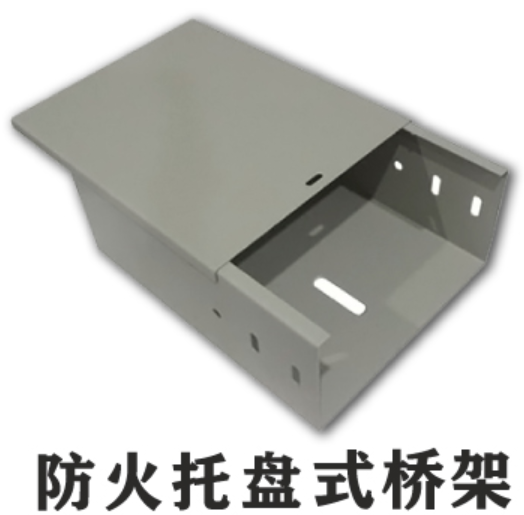

防火槽式橋架

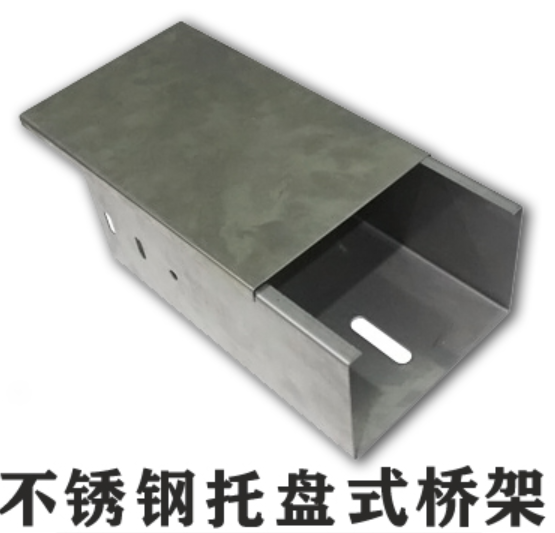

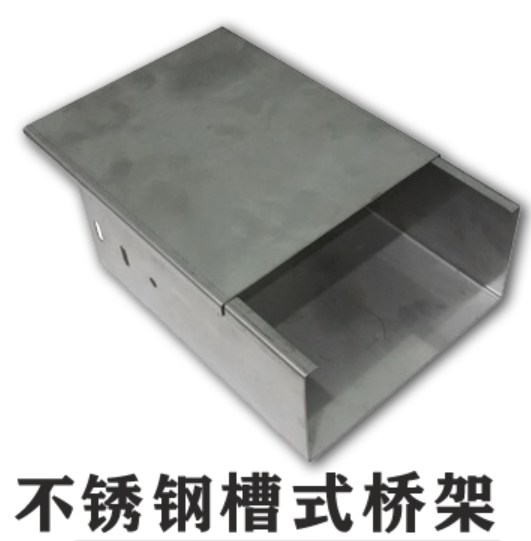

不銹鋼槽式橋架

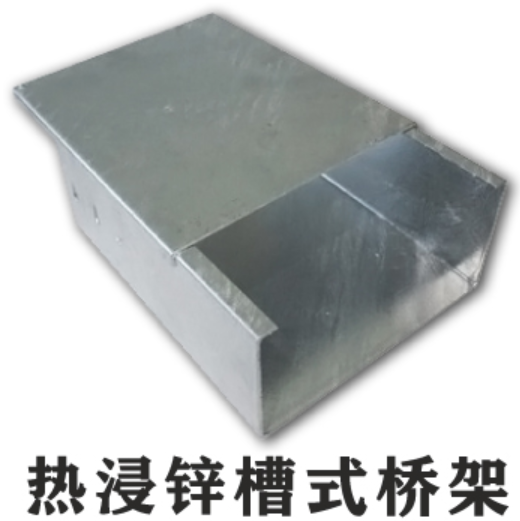

熱浸鋅槽式橋架

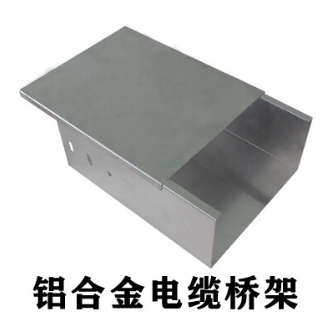

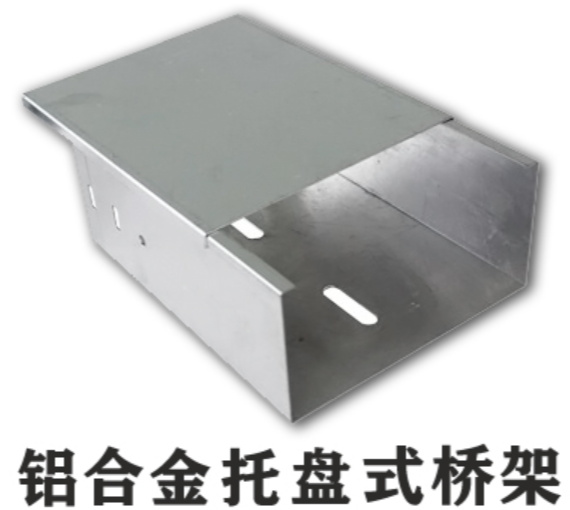

鋁合金槽式橋架

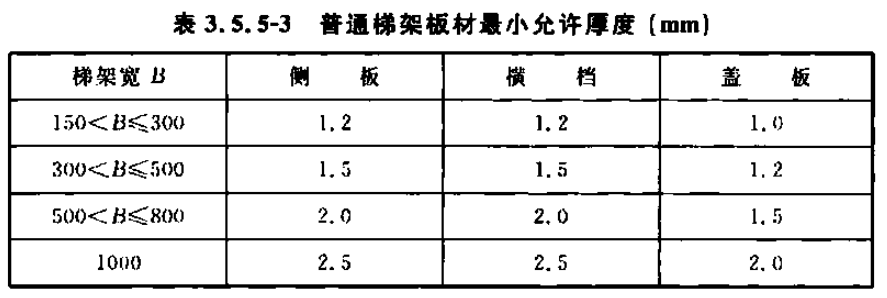

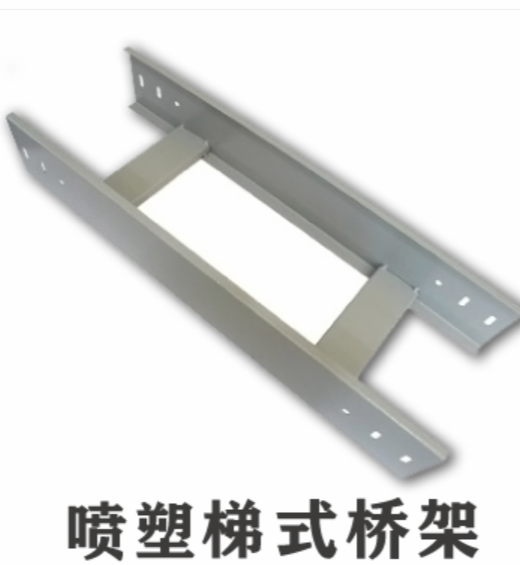

梯式橋架?chē)?guó)標厚度標準：

150mm＜寬度B≤300mm，梯式橋架厚度需達到1.2mm，橫檔厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm＜寬度B≤500mm，梯式橋架厚度需達到1.5mm，橫檔厚度需達到1.5mm，蓋板厚度需達到1.2mm

500mm＜寬度B≤800mm，梯式橋架厚度需達到2.0mm，橫檔厚度需達到2.0mm，蓋板厚度需達到1.5mm

1000，梯式橋架厚度側板需達到2.5mm，橫檔厚度需達到2.5mm，蓋板厚度需達到2.0mm

（mm=毫米）

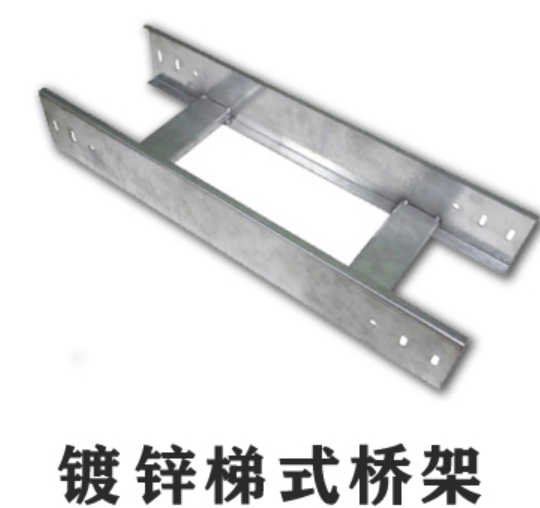

鍍鋅梯式橋架
