鍍鋅電纜橋架常用規格尺寸

鍍鋅電纜橋架常用規格尺寸參考于《T/CECS 31-2017鋼制電纜橋架工程技術規程》中華人民共和國機械行業標準

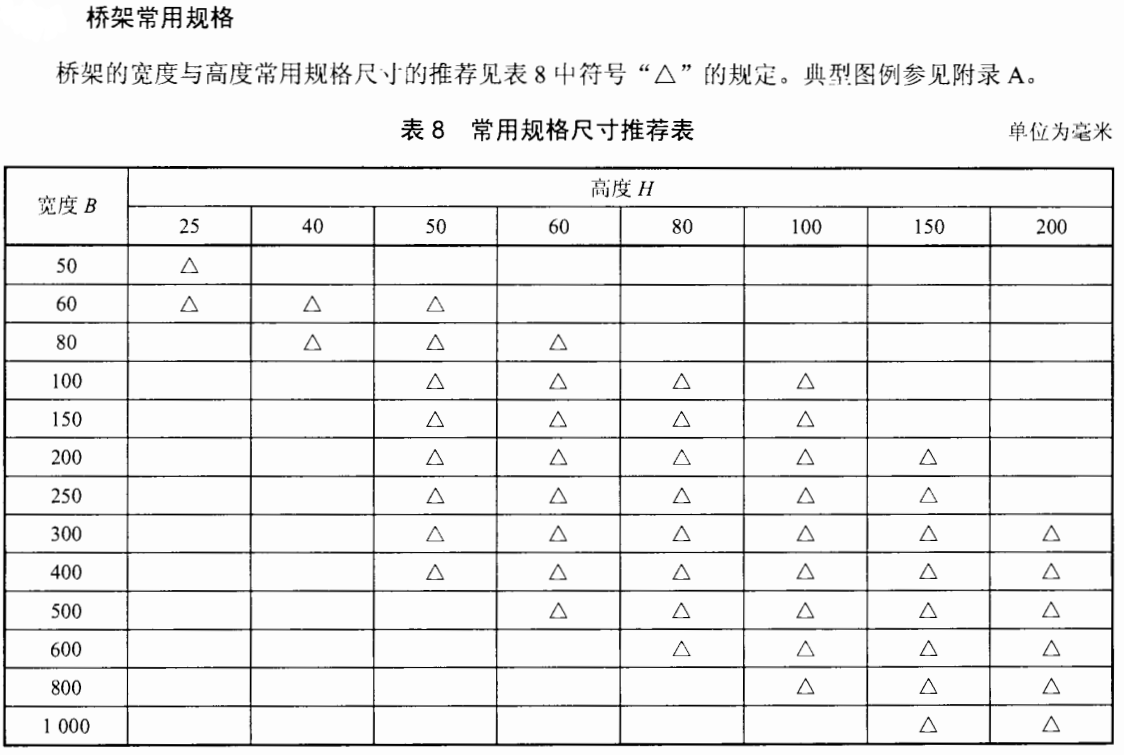

鍍鋅電纜橋架常用規格：

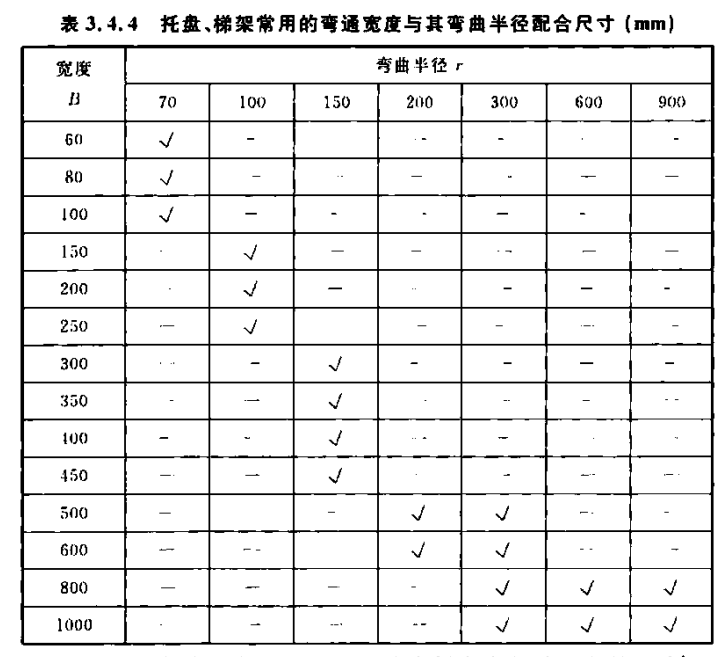

以上都是鍍鋅橋架常用的規格尺寸。

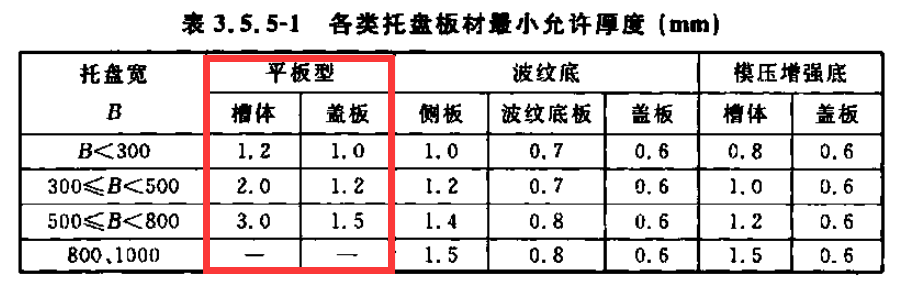

鍍鋅電纜橋架厚度標準圖

鍍鋅電纜橋架厚度標準：

橋架寬B＜300mm，橋架槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤橋架寬B＜500mm，橋架槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤橋架寬B＜800mm，橋架槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，橋架槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

以上是鍍鋅電纜橋架常用規格尺寸介紹
