橋架簡介：

電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，避免電纜收到外界要素的損壞。由支架、托臂和裝置附件組成，橋架首要類型能夠分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架起裝置，悉數零件均需進行鍍鋅處理，可裝置在建筑物顯露天，也能夠敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多顯露電線需要被維護的供電環境都會見到電纜橋架的使用。

橋架型號介紹：

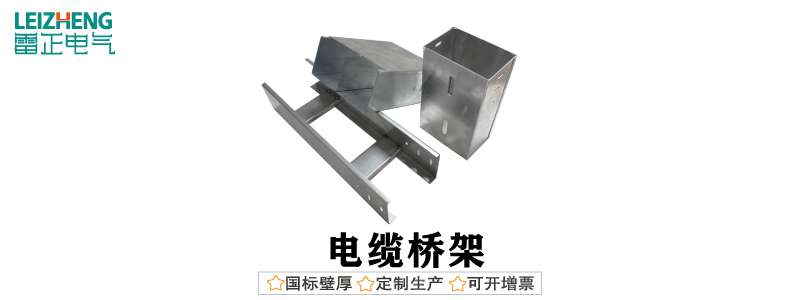

市面上常用的橋架型號有：槽式橋架、梯式橋架、托盤式橋架

• 槽式橋架：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• 梯式橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿支撐，使得橋架的重量輕且承重能力極強，還有良好的散熱性。一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• 托盤式橋架：托盤式橋架是半密封形，外觀與槽式橋架相似，但是區別在托盤式橋架下底開孔，在保證的密封性的同時增強了散熱性。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

橋架常用規格：

根據?JB/T 10216-2013《電控配電用電纜橋架》橋架常用規格如圖：



橋架材質分類：

橋架主要材質有：鍍鋅橋架、鋁合金橋架、不銹鋼橋架

橋架表面處理分類：

橋架主要表面處理方式有：防火烤漆橋架、靜電噴塑橋架、熱浸鋅橋架



橋架厚度標準：

橋架厚底標準分為：國家標準與行業標準

國家厚度標準：國家為規范橋架行業所制定的生產標準。

根據《JBT10216-2013 電控配電用電纜橋架》，電纜橋架國家厚度標準如下：

行業推薦厚度標準：由電氣協會根據市場需求和各大橋架廠家真實生產情況所制定。

根據《TCECS 31-2017 鋼制電纜橋架工程技術規程》，電纜橋架行業厚度標準如下：

以上便是橋架規格厚度的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識。
