波紋橋架厚度國標標準（2022版）

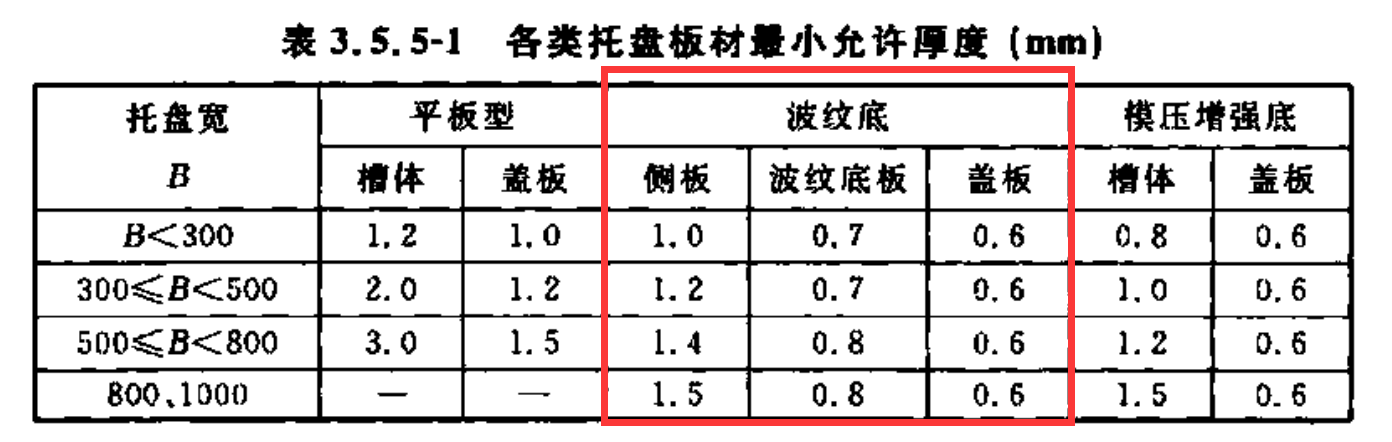

波紋橋架厚度國標標范可參考中國工程建設協會標準《T/CECS 31-2017 鋼制電纜橋架工程技術規程》表3.5.5-1

波紋橋架厚度標準介紹：

橋架寬B＜300mm，橋架槽體厚度需達到1.0mm，波紋底板厚度需達到0.7mm，蓋板厚度需達到0.6mm

300mm≤橋架寬B＜500mm，橋架槽體厚度需達到1.2mm，波紋底板厚度需達到0.7mm，蓋板厚度需達到0.6mm

500mm≤橋架寬B＜800mm，橋架槽體厚度需達到1.4mm，波紋底板厚度需達到0.8mm，蓋板厚度需達到0.6mm

800mm、1000mm，橋架槽體厚度需達到1.mm，波紋底板厚度需達到0.8mm，蓋板厚度需達到0.6mm

以上內容來源于中國工程建設協會標準《T/CECS 31-2017 鋼制電纜橋架工程技術規程》表3.5.5-1

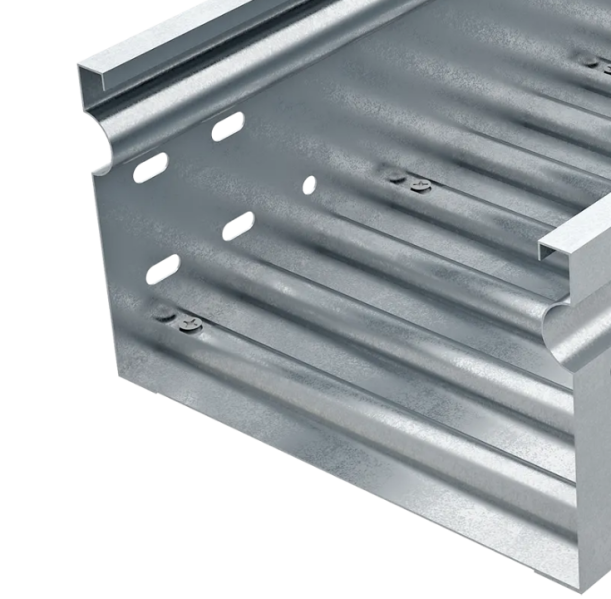

波紋橋架：

節能高強度波紋底橋架。波紋底托盤由側板和整塊橫向波紋底板構成的托盤。

它由左右兩塊側板和中間帶有半徑約為1.5毫米的半圓條狀與直線段相間的呈連續波紋狀底板組成。
