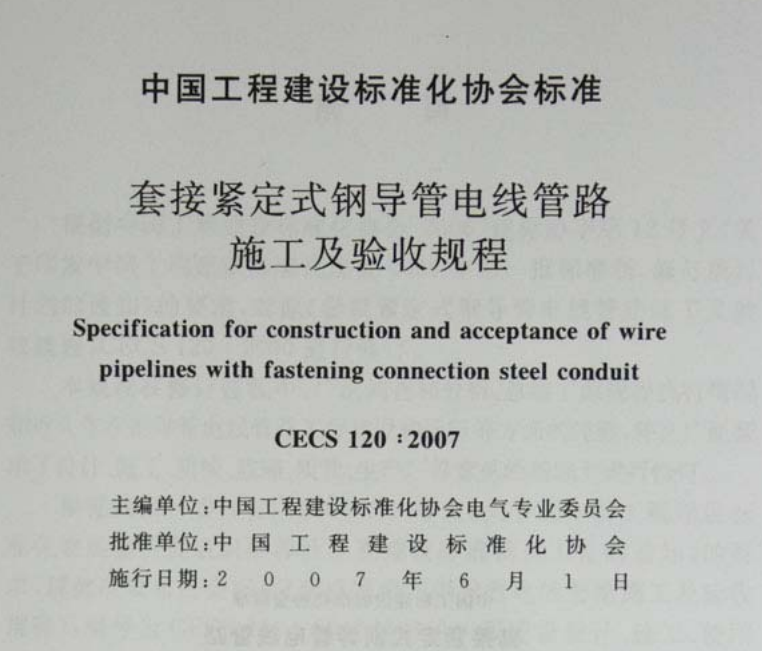

內容出自《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》國家標準6、管路接地

主編單位：中國工程建設標準化協會標準

6、管路接地

本章所提出的規定主要是為了安全運行。

以鋼導管管材連接處采用緊定螺釘連接工藝組成的電線管路,根據中國電工產品認證委員會廣州電器附件檢測站和國家日用電器質量監督檢驗中心對現有的幾種緊定連接方式分別檢測后提供的型式認可證、檢測報告的檢測數據和結論,各項性能均符合《電氣安裝用導管特殊要求一金屬導管》GB/T 14823.1-93和《電氣安裝用導管系統第1部分:通用要求》GB/T 20041.1-2005的規定,其中連接處的接觸電阻值小于規定值。

鑒于該產品及其用緊定螺釘連接工藝組成的電線管路,其連接點有良好的電氣性能和一定的機械強度,在一些地區的建設工程使用中,連接處均未另設接地跨接連線,尚未出現不良情況。

對于金屬柜(箱)體表面采用噴塑和新配方、新工藝進行防腐處理的狀況下,在與電線管路連接時,因其防腐涂料附著力強,厚度超過常規，目前使用的爪型螺母尚不適應,且當其連接處的防腐層受損后,將影響箱體整體的防腐層。當遇此情況時,應考慮電線管路與箱體連接時的電氣性能,在連接處應設跨接地線。

由于套接緊定式組成的電線管路,已在工程建設中使用六年，受到較為廣泛的關注、認可,按規程規定進行施工,目前尚未發現不良情況,但運行時間不長,運行中的狀況和經驗有待進一步總結。
