內容出自《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》國家標準附錄F 套接緊定式有螺紋緊定型螺紋接頭、爪型螺母規格與允許偏差。

主編單位：中國工程建設標準化協會標準

附錄F套接緊定式有螺紋緊定型螺紋接頭、爪型螺母規格與允許偏差

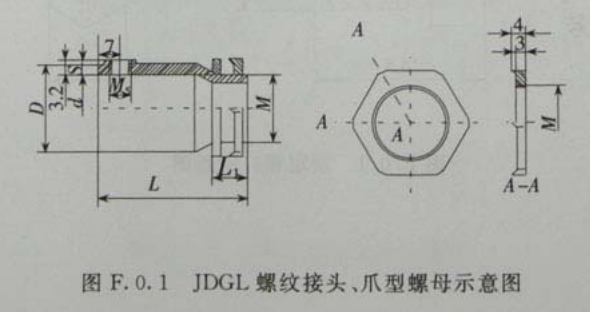

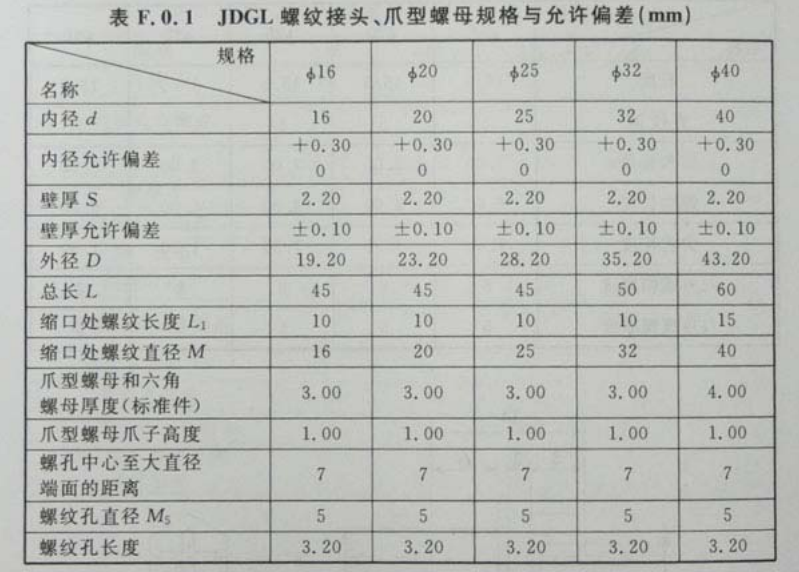

F.0.1套接緊定式有螺紋緊定型(JDGL)螺紋接頭、爪型螺母規格與允許偏差應符合表F.0.1的規定(圖F.0.1)。

• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑16規格；內徑允許偏差+0.30/0；壁厚2.20；壁厚允許偏差±0.10；外徑19.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑16；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；螺孔中心至大直徑端面的距離7；螺紋孔直徑5；螺紋孔長度3.20；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑20規格；內徑允許偏差+0.30/0；壁厚2.20；壁厚允許偏差±0.10；外徑23.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑20；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；螺孔中心至大直徑端面的距離7；螺紋孔直徑5；螺紋孔長度3.20；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑25規格；內徑允許偏差+0.30/0；壁厚2.20；壁厚允許偏差±0.10；外徑28.20；總長45；縮口處螺紋長度10；縮口處螺紋直徑25；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；螺孔中心至大直徑端面的距離7；螺紋孔直徑5；螺紋孔長度3.20；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑32規格；內徑允許偏差+0.30/0；壁厚2.20；壁厚允許偏差±0.10；外徑35.20；總長50；縮口處螺紋長度10；縮口處螺紋直徑32；爪型螺母和六角螺母厚度(標準件)3.00；爪型螺母爪子高度1.00；螺孔中心至大直徑端面的距離7；螺紋孔直徑5；螺紋孔長度3.20；
• JDG線管無螺紋旋壓型螺紋(杯梳)接頭、爪型螺母：內徑40規格；內徑允許偏差+0.30/0；壁厚2.20；壁厚允許偏差±0.10；外徑43.20；總長60；縮口處螺紋長度15；縮口處螺紋直徑40；爪型螺母和六角螺母厚度(標準件)4.00；爪型螺母爪子高度1.00；螺孔中心至大直徑端面的距離7；螺紋孔直徑5；螺紋孔長度3.20；
