前言：

弱電工程施工中需要做管、做橋架，這是很重要的一部分，這部分如何做的規范標準呢？今天我們來匯總一下。

正文：

從以下幾方面全面闡明了工藝要點，指導施工很有用：

（1）強弱電井施工工藝

（2）電纜橋架變向處連接施工工藝

（3）金屬線槽

（4）電纜橋架接地施工工藝

（5）JDG連接施工工藝

（6）室內JDG管明敷設施工工藝

1

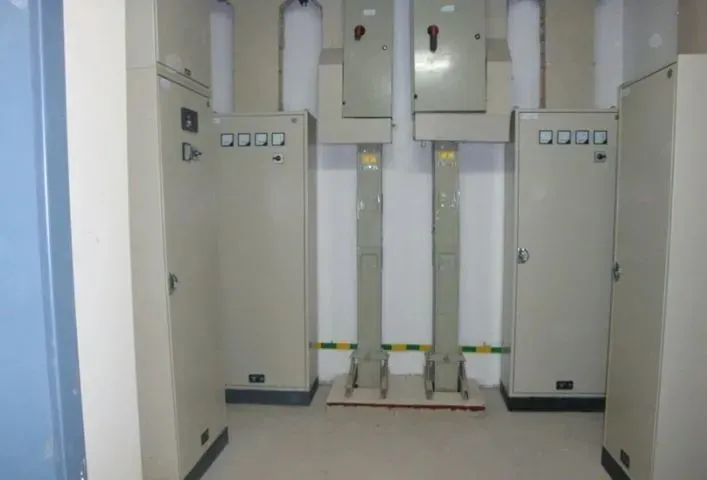

強弱電井施工工藝

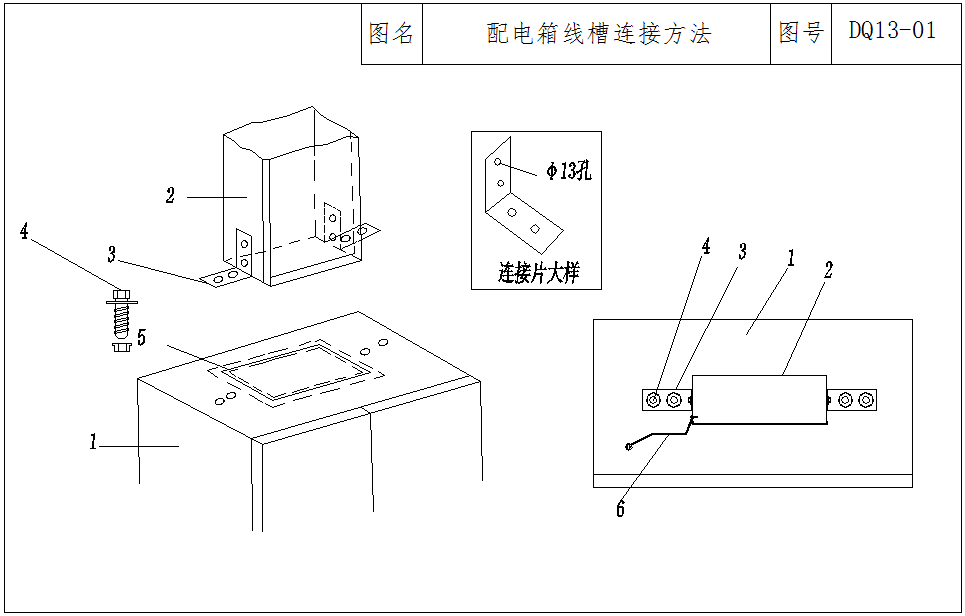

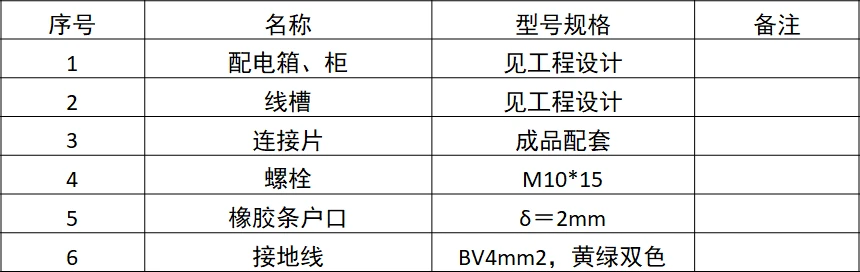

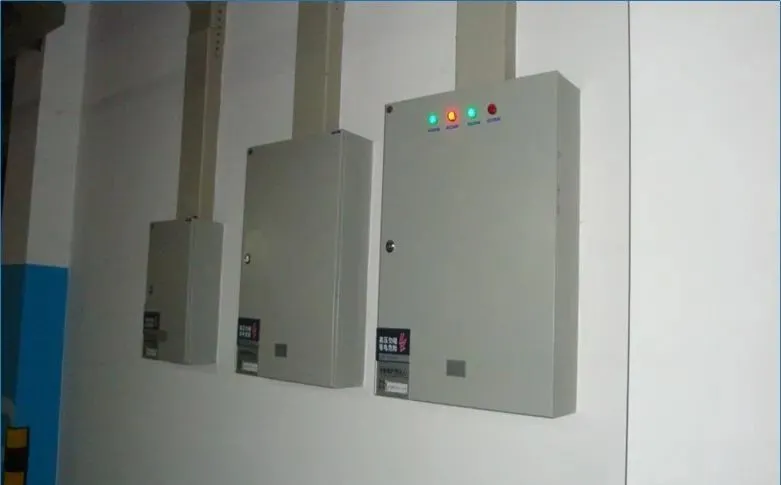

配電箱線槽連接工藝

大樣圖

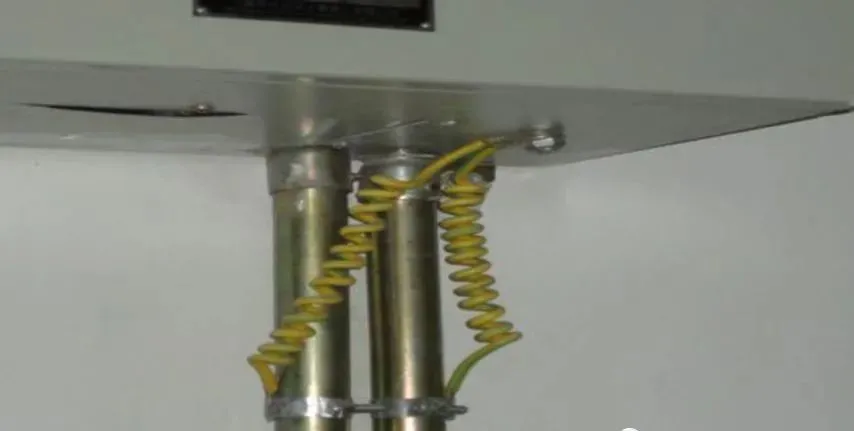

導管出電箱

工藝要點：

工藝流程：預留預埋配電箱體安裝配管箱內器件安裝接線接地。

配電箱安裝位置正確，部件齊全，成排箱體安裝標高保證底平；導管進入箱體內有鎖緊螺母；暗式配電箱箱蓋緊帖墻面。

盤（箱）內配線整齊，墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全；照明盤（箱）內，分別設置零線（N）和保護地線（PE線）匯流排，零線和保護地線經匯流排配出。

盤（箱）內開關動作靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0.1s 。

照明箱體、支架及導管要可靠地接地。

電氣井接地干線施工工藝

大樣圖

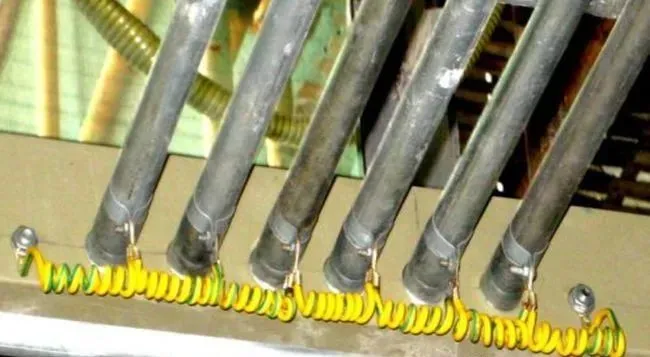

電井橋架與接地干線跨接

工藝要點：

工藝流程：定位預制支架安裝支架敷設接地干線跨接標識。

材料按設計要求選擇，一是接地干線及金屬配件用熱鍍鋅材料；二是線路最小允許截面應符合規定：

當沿建筑物墻壁水平敷設時，距地面高度250-300mm；與建筑物墻壁間的間隙10-15mm。

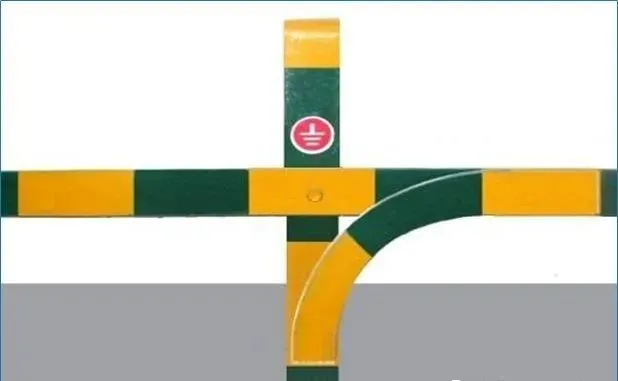

接地線表面沿長度方向，每段為15-100mm，分別涂以黃色和綠色相間的條紋。

沿豎向強、弱電橋架均須設置接地干線，且橋架須與接地干線進行有效跨接，跨接緊固件應使用防松配件。

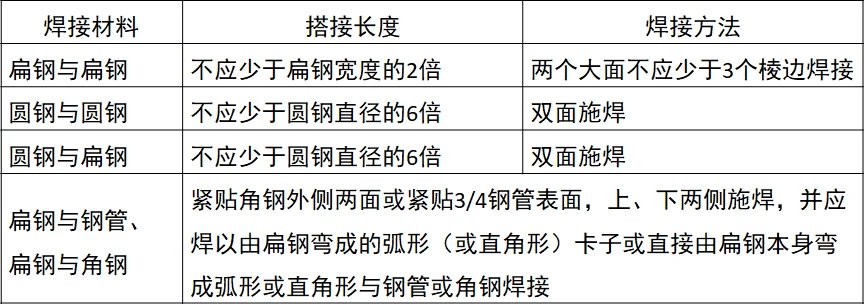

連接可靠，焊接時，焊縫應飽滿無遺漏，焊接部分的防腐應完整，搭接長度及焊接方法要求應符合下表：

接地引下線應標識。

便于檢查，敷設位置不妨礙設備的拆卸與檢修。

2

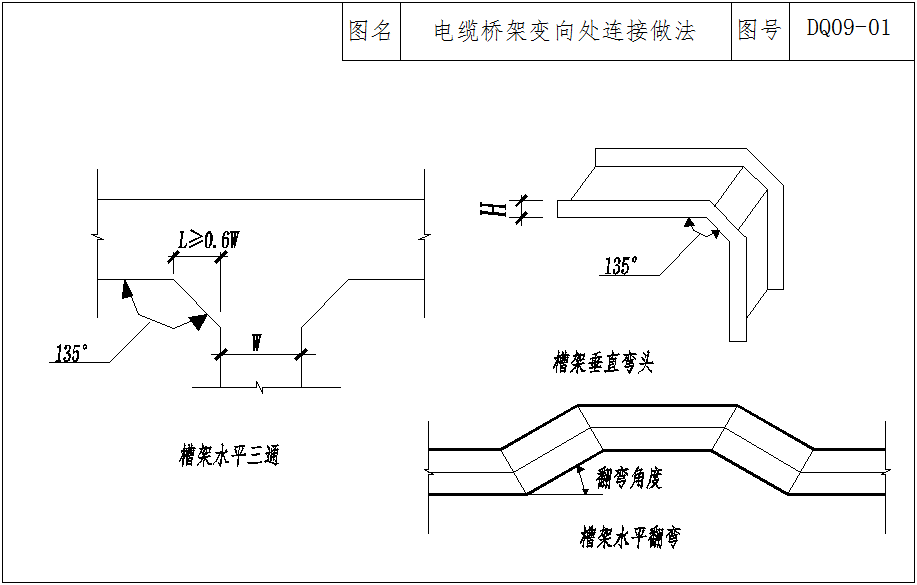

電纜橋架變向處連接施工工藝

大樣圖

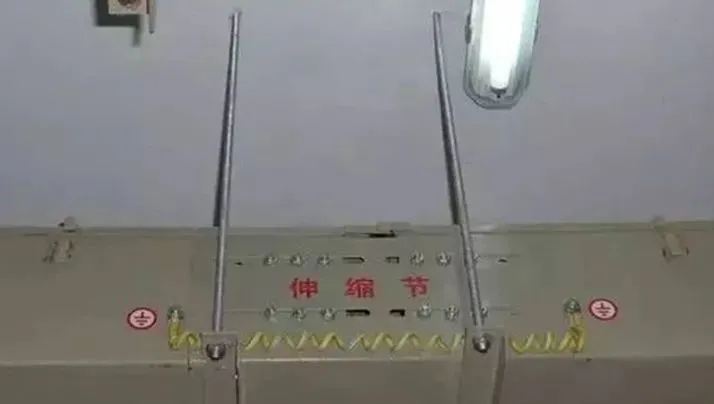

橋架伸縮節

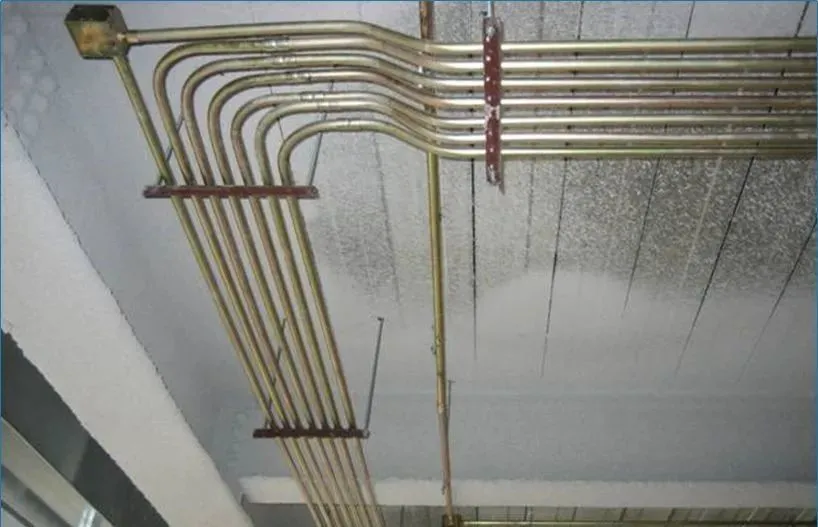

成排導管連橋架

工藝要點：

應使用成品配件。供貨商無明確配件尺寸或尺寸數據不足，按此標準規格執行。

橋架翻彎時，若最大電纜直徑小于70mm，橋架翻彎角度不大于30度，電纜最大直徑小于等于50時，翻彎角度不大于45度。

為保證大截面電纜在小橋架中敷設時，滿足電纜彎曲半徑要求，L應滿足L≥10D-W/2。

金屬電纜橋架水平敷設時距地高度一般不宜低于2.5M，垂直敷設時距地1.8m時應加金屬蓋板保護（配電室、電井、技術層專用場所除外）。

直線段鋼制電纜架長度超過30m、鋁合金或玻璃鋼制電纜橋架長度超過15m設有伸縮節；電纜橋架跨越建筑物變形縫處設置補償裝置。

當設計無要求時，水平支架安裝間距1.5—3m，垂直安裝的支架間距不大于2m，保持間距均勻，在進出按線盒、箱、柜、轉角、轉彎、變形縫兩端及丁字接頭的三端,調高調低接頭間0.5M設置一個支架。

橋架與支架間螺栓、橋架連接板螺栓固定緊固無遺漏，螺母位于橋架外側；當鋁合金橋架與鋼支架固定時，有相互間絕緣的防電化腐蝕措施。

電纜橋架敷設在易燃易爆氣體管道和熱力管道的下方，當設計無要求時，與管道的最小凈距，應符合規定。

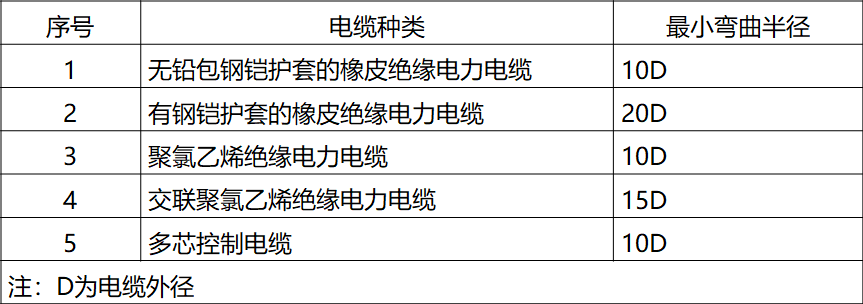

電纜配線時，橋架、線槽、管子的彎曲半徑不應小于電纜最小彎曲半徑。

3

金屬線槽、電纜橋架接地施工工藝

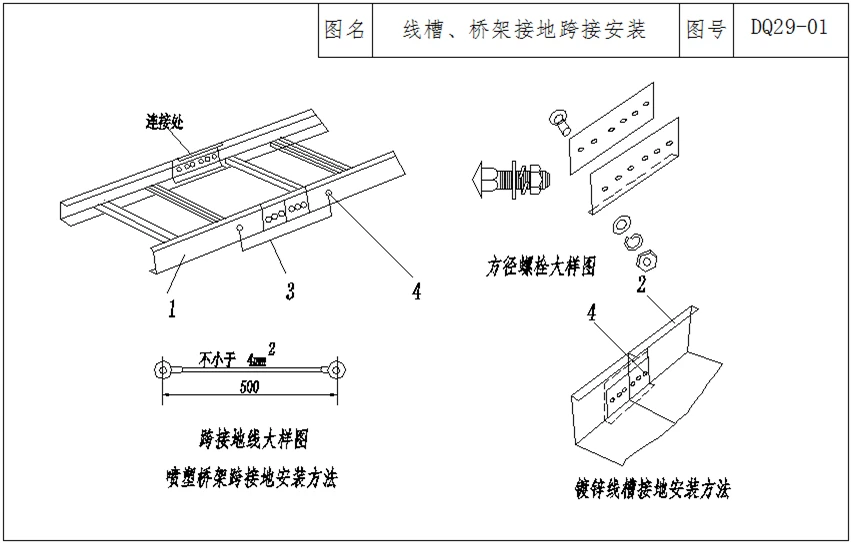

橋架跨接大樣圖

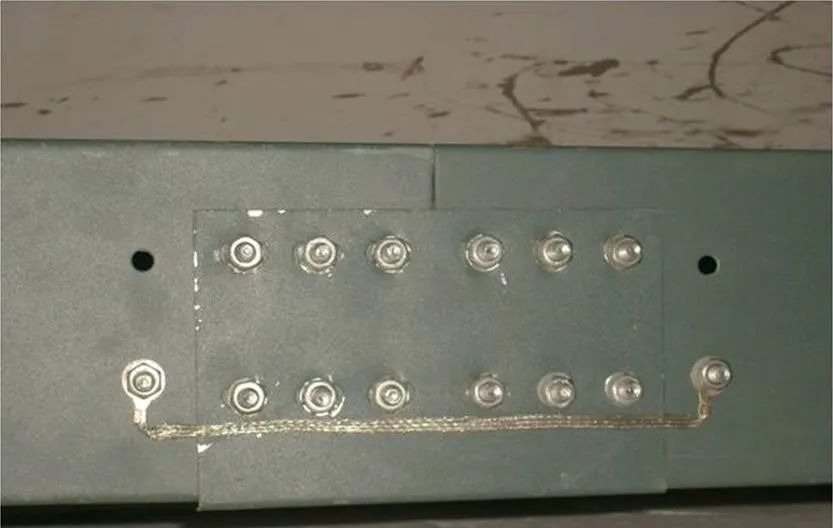

噴塑橋架跨接

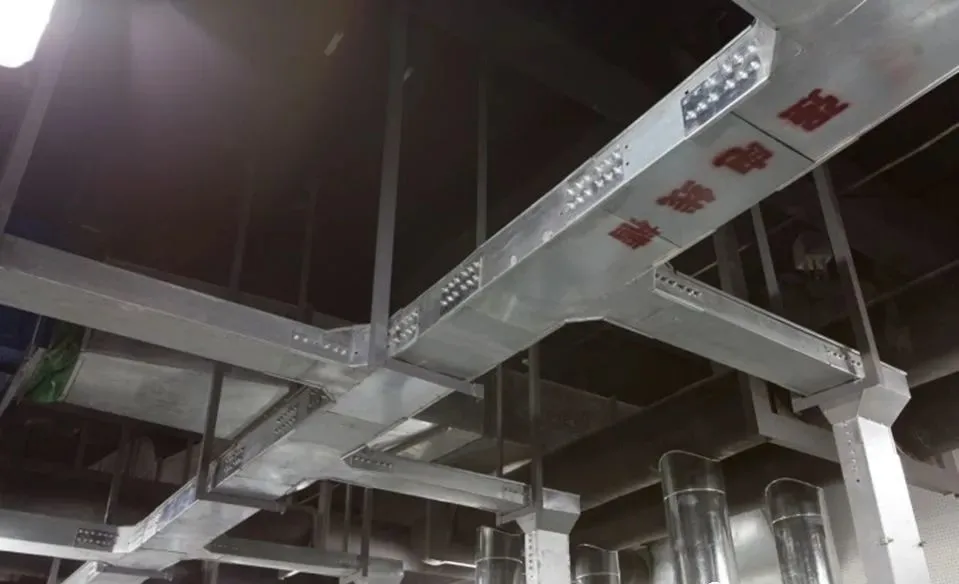

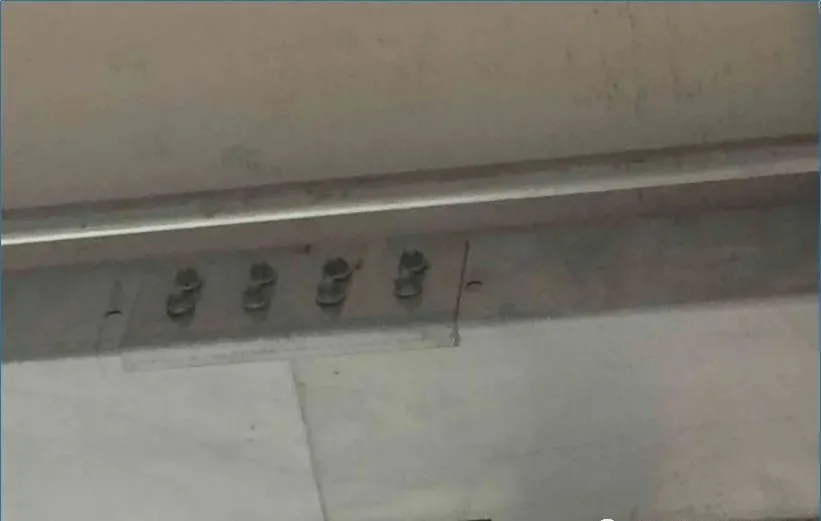

鍍鋅橋架連接

工藝要點：

工藝流程：安裝線槽接地連接標識。

非鍍鋅電纜橋架間連接板的兩端跨接銅芯接地線，接地線最小允許截面積不小于4mm2；鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

連接可靠，壓接時，緊固件有防松措施；噴塑槽架跨接應加爪墊。

電纜橋架全長不大于30m時，不應少于2處與接地干線相連；全長大于30m時，應每隔20m～30m增加與接地干線的連接點。

4

JDG連接施工工藝

大樣圖

工藝要點：

工藝流程：彈線定位預制加工（切管、彎管）管路連接。

直管連接和彎曲連接應用專用直套管和彎套管，直管連接時，兩管口應在導管中心。

使用手板煨管器時，移動要適度，用力不要過猛。管子彎曲半徑不小于管徑的10倍。

緊定螺釘應用專用工具操作。

32MM管徑及以上，連接套兩端的緊定螺釘不應少2個。

導管本體應接地，連接處不需接地，管路不應作為設備接地線。

5

室內JDG管明敷設施工工藝

明配管煨彎排布及支架安裝

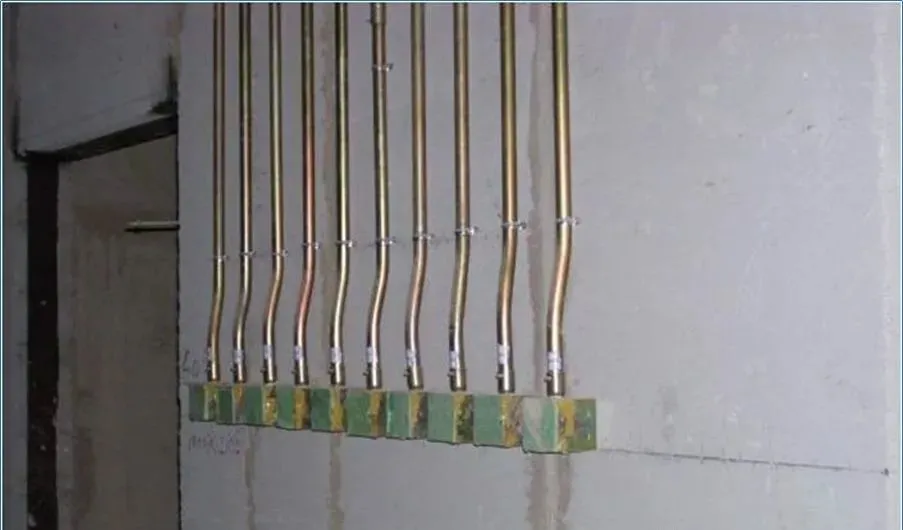

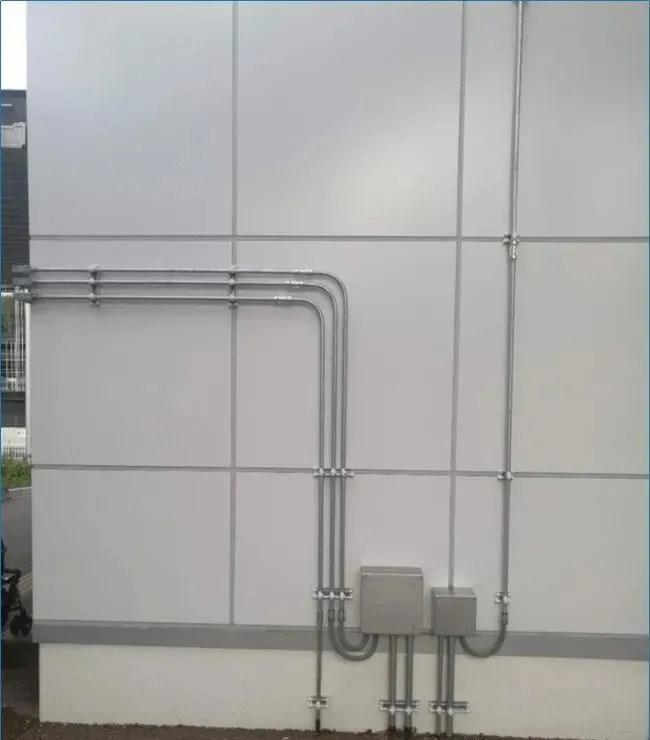

明配管沿墻體敷設、固定

工藝要點：

工藝流程：綜合排布放線定位預制加工支架安裝管道敷設接地

建議三根管以下采用配管配線，三根以上用線槽敷設。

安裝前應做好綜合排布，管應排列整齊，支架間距符合要求，固定點間距均勻，安裝牢固；在終端、彎頭中點或柜、臺、箱、盤等邊緣的距離150-500mm范圍內設有管卡，中間直線段管卡間距的最大距離應符合以下規定：

管件應采用成品配件，管與盒連接用成品接頭，應有鎖緊螺母固定。

管路太長加轉線盒原則：超過30米無彎曲時；超過20米有1個彎時；超過15米有2個彎時；超過8米有3個彎時。

導管連接處接地可靠，線路首、末兩端不少2處與接地干線連接。
