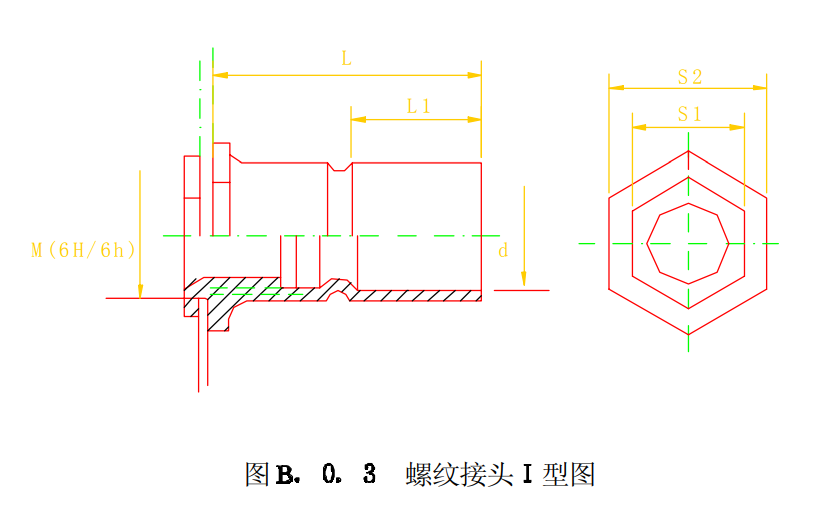

內容來源于《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規范》國家標準 附錄B.0.3套接扣壓式薄壁鋼(KBG)導管螺紋內牙杯梳接頭I型規格

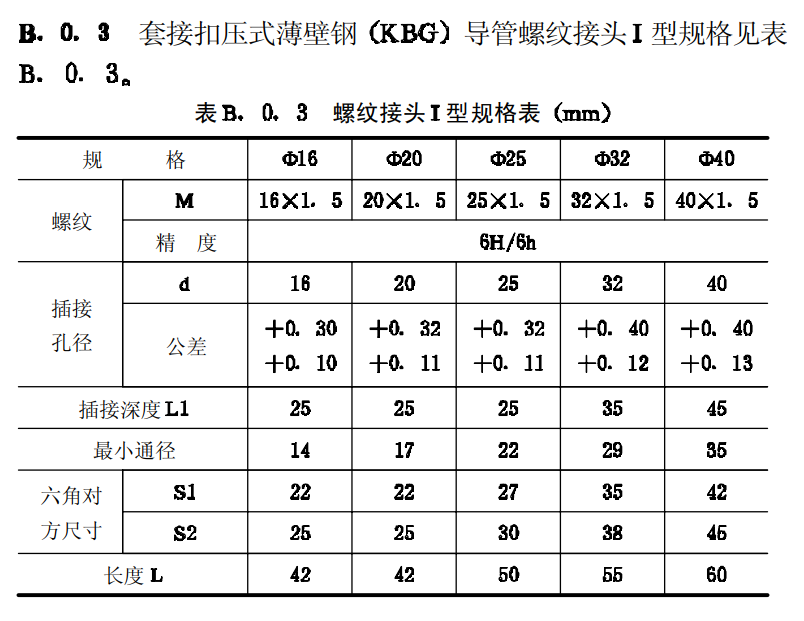

附錄B套接扣壓式薄壁鋼(KBG)導管管接件規格

KBG線管螺紋內牙杯梳接頭：Φ16×1.5規格；螺紋精度6H/6h；插接孔徑公差+0.30/+0.10；插接深度L1:25；最小通徑14；六角對方尺寸S1:22/s2:25；長度L:42

KBG線管螺紋內牙杯梳接頭：Φ20×1.5規格；螺紋精度6H/6h；插接孔徑公差+0.32/+0.11；插接深度L1:25；最小通徑17；六角對方尺寸S1:22/s2:25；長度L:42

KBG線管螺紋內牙杯梳接頭：Φ25×1.5規格；螺紋精度6H/6h；插接孔徑公差+0.32/+0.11；插接深度L1:25；最小通徑22；六角對方尺寸S1:27/s2:30；長度L:50

KBG線管螺紋內牙杯梳接頭：Φ32×1.5規格；螺紋精度6H/6h；插接孔徑公差+0.40/+0.12；插接深度L1:35；最小通徑29；六角對方尺寸S1:35/s2:38；長度L:55

KBG線管螺紋內牙杯梳接頭：Φ40×1.5規格；螺紋精度6H/6h；插接孔徑公差+0.40/+0.13；插接深度L1:45；最小通徑35；六角對方尺寸S1:42/s2:45；長度L:60
