內容來源于《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規范》國家標準第3篇 管路敷設
3、管路敷設
3.0.1套接扣壓式薄壁鋼導管的電線管路暗敷設時，應沿最近的路線敷設，且應減少彎曲。
3.0.2套接扣壓式薄壁鋼導管電線管路彎曲處敷設，不應有折皺、凹陷、裂紋等缺陷。其管材彎扁程度不應大于管外徑的10%。
3.0.3套接扣壓式薄壁鋼導管電線管路，有下列情況之一者，中間應增設拉線盒或接線盒，其位置應便于穿線：
- 管路長度每超過30m，無彎曲。
- 管路長度每超過20m，有一個彎曲。
- 管路長度每超過15m，有兩個彎曲。
- 管路長度每超過8m，有三個彎曲。
3.0.4套接扣壓式薄壁鋼導管電線管路垂直敷設時。管內絕緣電線截面為50mm2及以下，長度每超過30m，應增設固定用的拉線盒。
3.0.5套接扣壓式薄壁鋼導管電線管路明敷設時，管的彎曲半徑不應小于管外徑的6倍;當有兩個接線盒間只有一個彎曲時，其彎曲半徑不應小于管外徑的4倍。
3.0.6套接扣壓式薄壁鋼導管電線管路明敷設時，支架、吊架的規格，當設計無要求時，不應小于下列規定:
- 圓鋼：直徑6mm。
- 扁鋼：30mm×3mm。
- 角鋼：25mm×25mm×3mm。
- 埋注支架應有燕尾，埋入深度不應小于80mm。
3.0.7套接扣壓式薄壁鋼導管電線管路水平或垂直明敷設時，其水平或垂直安裝的允許偏差為1.5%，全長偏差不應大于管內徑的1/2。

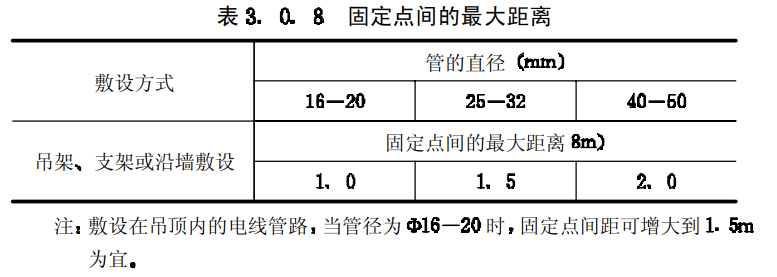

3.0.8套接扣壓式薄壁鋼導管電線管路明敷設時,排列應整齊，固定點牢固、間距均勻，其最大間距應符合表3.0.8的規定:
3.0.9套接扣壓式薄壁鋼導管電線管路明敷設時，其固定點所采用器材與終端、彎頭中點、電氣器具或盒(箱)邊緣的距離，宜為150~300mm。
3.0.10套接扣壓式薄壁鋼導管電線管路進入落地式配電箱(柜)時，排列應整齊，管口高出配電箱8柜)基礎面宜為50~80mm。
9.0.11套接扣壓式薄壁鋼導管電線管路暗敷設時，其彎曲半徑不應小于管外徑的6倍，埋入混凝土內平面敷設時，其彎曲半徑不應小于管外徑的10倍。
3.0.12套接扣壓式薄壁鋼導管電線管路埋入墻體或混凝土內時，管路與墻體或混凝土表面凈距不應小于15mm。
3.0.13套接扣壓式薄壁鋼導管電線管路暗敷設時，管路固定點應牢固，且應符合下列規定;
- 敷設在鋼筋混凝土墻及樓板內的管路與鋼筋綁扎固定,固定點間距不應大于1000mm;
- 敷設在磚墻、砌體墻內的管路,剔槽寬度，不應大于管外徑5mm。固定點間距，不應大于1000mm;
- 敷設在預制圓孔板上的管路平順,緊貼板面，固定點間距不應大于1000mm。
3.0.14套接扣壓式薄壁鋼導管電線管路與其它管道間的最小距離，應符合表3.0.14的規定:
3.0.15套接扣壓式薄壁鋼導管電線管路內的電線，應采用額15定電壓為500V的合格絕緣電線,絕緣電線型號、規格應符合設計要求。
3.0.16套接扣壓式薄壁鋼導管電線管路內，絕緣電線配置，應符合國家現行規范的規定。
