內容來源于《JB/T10216-2013電控配電用電纜橋架》第5.8篇耐火型電纜橋架的耐火等級試驗

5.8耐火型電纜橋架的耐火等級試驗

5.8.1試驗裝置

試驗裝置應滿足如下要求:

• a)耐火試驗爐應滿足GB/T9978.1一2008的要求。
• b)試驗變壓器、三相星形聯結的電力變壓器，其在試驗電壓下的額定電流應不小于3A，變壓器的每一相應通過一只3A的熔絲與試樣相連接，并在必須按地的中性回路中串入一只5A的熔絲，
• c)熔斷器，選用額定電流為3A和5A的快速熔斷器，



5.8.2試驗條件

5.8.2.1升溫條件應滿足GB/T9978.1一2008的要求。

5.8.2.2壓力條件應滿足GB/T9978.1一2008的要求。



5.8.2.3受火條件

耐火電纜橋架受火情況為:四面受火。



5.8.3試品要求

進行耐火試驗的橋架應包括以下幾個部分:

• a)至少應有兩直線段耐火電纜橋架，其受火總長度不應小于4m，耐火電纜橋架外形尺寸(寬×高)最大為500mm×500mm，試件總長度為5.4m~6.0m。
• b)有足夠的與實際使用情況相符的連接件。
• c)支撐方式可采用柱或吊架支撐，但柱子的截面積尺寸要由柱子實際承受的額定載荷計算而得，柱子高度應使橋架滿足四面受火的要求，并保證橋架頂面與爐頂距離不小于150mm。
• d)試驗用電纜應滿足如下要求:
• 1)動力電纜，1根額定電壓600/1000V聚氯乙烯絕緣、聚氯乙烯護套電力電纜:VV3×4+1×2.5，1根額定電k600/1000V聚氯乙烯絕緣、聚氯乙烯護套電力電纜:VV3×50+1×25。
• 2)控制電纜，1根額定電壓300/500V聚氯乙烯絕緣，聚氯乙烯護套，總屏蔽電子計算機用電纜:DJYVPI×2×1.5; 1根額定電壓450/750V聚氯乙烯絕緣、聚氯乙烯護套控制電纜: KVV2×1.5。



5.8.4試件安裝

5.8.4.1橋架安裝

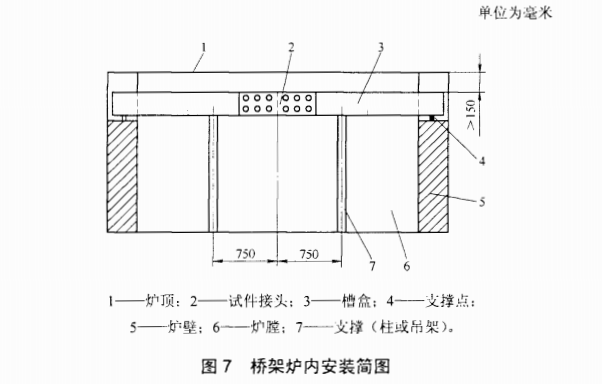

先在試驗爐內安裝好柱或吊架支撐,然后安裝耐火電纜橋架。應使耐火試驗爐內至少含有一個接頭，耐火電纜橋架兩端支撐在試驗爐兩端支點上。安裝簡圖如圖7所示。

5.8.4.2耐火電纜橋架內電纜的敷設

耐火電纜橋架內電纜的敷設如圖8所示。

5.8.4.3加載

在安裝好橋架并敷設試驗電纜后，把附加載荷均勻地布置在整個耐火電纜橋架長度上(載荷塊方式加載)。加載點應避開試驗電纜。
