內容來源于《JB/T10216-2013電控配電用電纜橋架》第5.2.3篇橋架支吊架機械載荷試驗

5.2.3支吊架機械載荷試驗

5.2.3.1試品要求

制造商應按不同的支吊架形式提供一組的組裝形式，試驗布置方法如圖4所示。

5.2.3.2試驗載荷材料

載荷材料可采用鋼塊、砝碼或其他相對密度較大的材料。

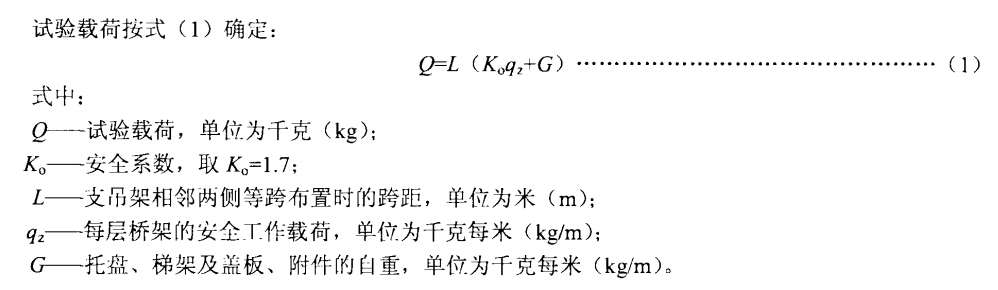

5.2.3.3試驗載荷

5.2.3.4加載

5.2.3.4.1按托盤、 梯架的兩側邊在托臂上的位置吊掛載荷，盛裝載荷材料的容器、吊具的重量應計入載荷總重量。

5.2.3.4.2試驗時 應分次加載，當立柱或吊桿支撐多層托臂時，以各層托臂同時承受各自的試驗載荷進行整體試驗。



5.2.3.5試驗結果

5.2.3.5.1當試驗載荷按 5.2.3.3 加至額定值時，待支架穩定后測量圖4中位移a、b,應符合4.3.15.1中c)的要求。精度等級為0.1 mm。.

5.2.3.5.2試驗完畢， 卸下試驗載荷，支吊架不應有明顯的永久變形。

5.2.3.5.3檢查焊口或螺栓連接處不應有裂紋、變形損壞，卡式托臂不應有下滑。
