內容來源于《JB/T10216-2013電控配電用電纜橋架》第4.3.3篇橋架常用規格

4.3.3 橋架常用規格

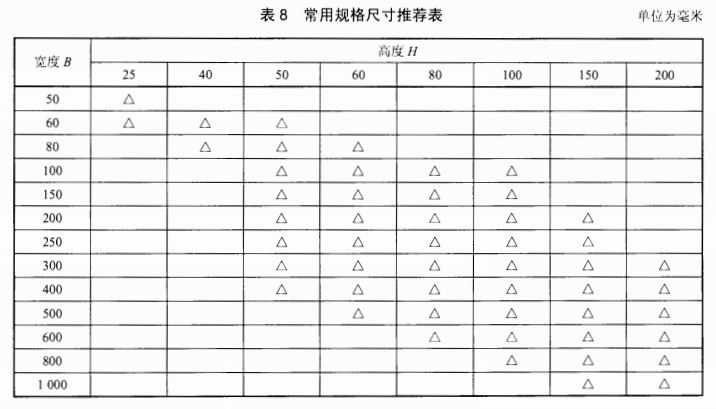

橋架的寬度與高度常用規格尺寸的推薦見表8中符號“△”的規定。典型圖例參見附錄A。

橋架常用規格尺寸推薦表

寬度*高度（單位：mm毫米）

50×25

60×25、60×40、60×50

80×40、80×50、80×60

100×50、100×60、100×80、100×100

150×50、150×60、150×80、150×100

200×50、200×60、200×80、200×100

250×50、250×60、250×80、250×100

300×50、300×60、300×80、300×100、300×150

400×50、400×60、400×80、400×100、400×150、400×200

500×60、500×80、500×100、500×150、500×200

600×80、600×100、600×150、600×200

800×100、800×150、800×200

1000×150、1000×200
