3.1電纜橋架的組成
3.1.2電纜橋架主體是直接承托電纜載荷的橋架系統部件。網格式金屬電纜托盤無需配套使用彎通類等部件,可在施工現場根據需要剪、彎改裝實現。
3.2電纜橋架主體的類型和品種
3.2.1本條僅列出常用的電纜橋架主體類型。對于特殊的結構形式,本規程不予限制。
3.2.2本條僅列出常用的電纜橋架品種。對于特殊的品種,本規程不予限制。
3.3橋架附件及支、吊架
3.3.1.3.3.2本條僅列出常用的附件和支、吊架。對于特殊的橋架附件和支、吊架,本規程不予限制。
3.4橋架型號和規格
3.4.1本條列出產品型號編制的主要內容。鍍鋅鋼板材質標注可省略,不銹鋼材質不需要標注防腐層類別。

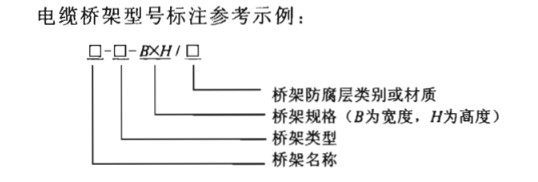

例如:KJQG-P1-600X150/(Q表示產品名稱為KJQG的無孔托盤.寬度600、高度150采用彩色涂層鋼板制作。
3.4.2根據工程經驗及對制造商的調研,給出推薦規格。寬度600mm及以上規格因自重而產生的撓度過大,不適用于平板型托盤。
3.4.3國內大多數制造商的托盤、梯架直線段單件標準長度最常用的是2000mm?？紤]到有些工程的實際需要,在滿足本規程規定載荷和強度、剛度條件下，也可按3000mm、4000mm、6000mm長度制造,以減少連接,滿足大跨距工程的需求。
3.4.4純直角形彎通易損傷電纜,不應在工程中使用。
- 托盤、梯架彎通的彎曲半徑系列,能適應大多數常用中低壓電纜允許彎曲半徑的要求。
- 彎通的寬度與彎曲半徑的配合系列是總結了多年工程的運行經驗得出的。
3.4.5有孔托盤通風孔的作用是透氣散熱,電纜須單層敷設，且每根電纜之間應留有足夠的空隙。室內無蓋,室外加遮陽蓋板。本規程中對有孔托盤底部通風孔面積,規定了底部總面積在30%~40%之間,是考慮到有足夠的散熱條件,同時板材厚度應與強度相匹配。否則,將影響托盤強度。在設計選型時也應注明敷設要求。
3.4.6、3.4.7梯架橫檔寬度的規定,是從全塑電纜的受力與敷設整齊的需要考慮的,而對梯架橫檔或模壓增強底托盤加強筋中心間距與梯架橫檔高度的規定,是為了滿足梯架整體強度和剛度的要求。
3.4.8支、吊架和立柱上固定托臂處的開孔位置要求,是考慮與電纜工程設計規程、規范的層間距離規定值相協調,為此,可沿立柱縱向按孔中心距50mm開長孔。
3.4.9各種附件和支、吊架的規格尺寸在本規程中沒有列出，目的是給制造廠以更靈活的產品設計范圍,本條僅提出原則要求。
