電纜橋架厚度允許標準內容來源于《T/CECS 31-2017鋼制電纜橋架工程技術規程》第3.5篇電纜橋架材質及載荷特性

3.5材質及載荷特性

3.5.1托盤、梯架的材質宜采用冷軋鋼板,當板材厚度大于2mm時可采用熱軋鋼板。其材質應符合現行國家標準《碳素結構鋼》GB/T700中Q235鋼的要求及《碳素結構鋼冷軋鋼帶》GB/T716、《碳素結構鋼和低合金結構鋼熱軋薄鋼板及鋼帶》GB912和《連續熱鍍鋅鋼板及鋼帶》GB/T2518的有關規定。

3.5.2彩色涂層鋼板托盤、梯架材質應符合現行國家標準《彩色涂層鋼板及鋼帶》GB/T12754的有關規定。

3.5.3網格式金屬電纜托盤材質應符合現行國家標準《優質碳素結構鋼》GB/T699的有關規定。

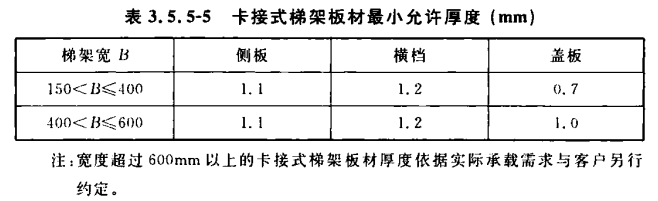

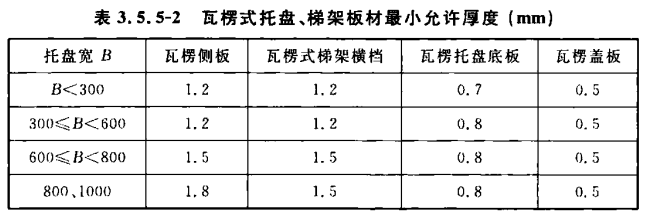

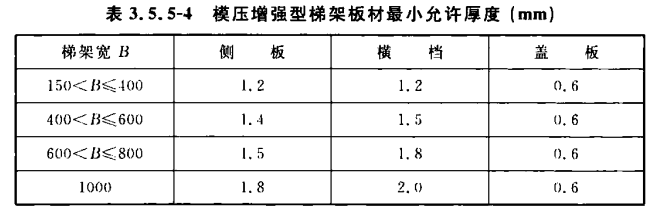

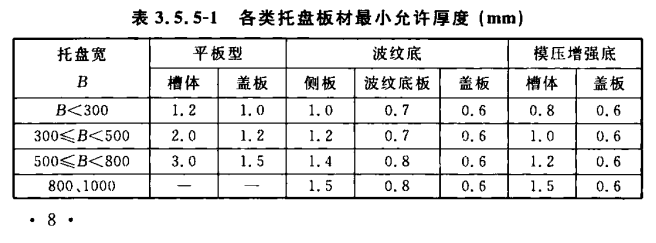

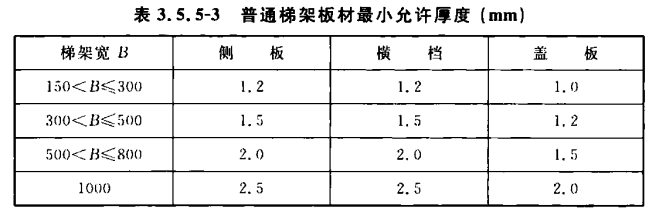

3.5.4電纜橋架采用不銹鋼材質時，應采用材料牌號為06Cr19Ni10N、022Cr19Ni10N或022Cr17Ni12Mo2的不銹鋼。3.5.5當滿足安全工作載荷(SWL)，且直線段長度為2000mm時,各類型托盤板材的最小允許厚度應符合表3.5.5-1.表3.5.5-2所列數值,各類型梯架板材的最小允許厚度應符合表3.5.5-3~表3.5.5-5所列數值。
