金屬線槽,鋼制電纜橋架有2個厚度標準你知道嗎？

金屬線槽,鋼制電纜橋架?chē)?guó)標厚度是多少一直都是這個行業的熱門話題，很多人對這塊知識模糊不清，其實鋼制橋架厚度有2份標準可以作為參考，這兩份都是行業推薦標準，至于參考哪一份，只要甲方?jīng)]有特別要求的話，可以自行選擇。（金屬線槽的厚度標準也是參考“電纜橋架厚度標準”）

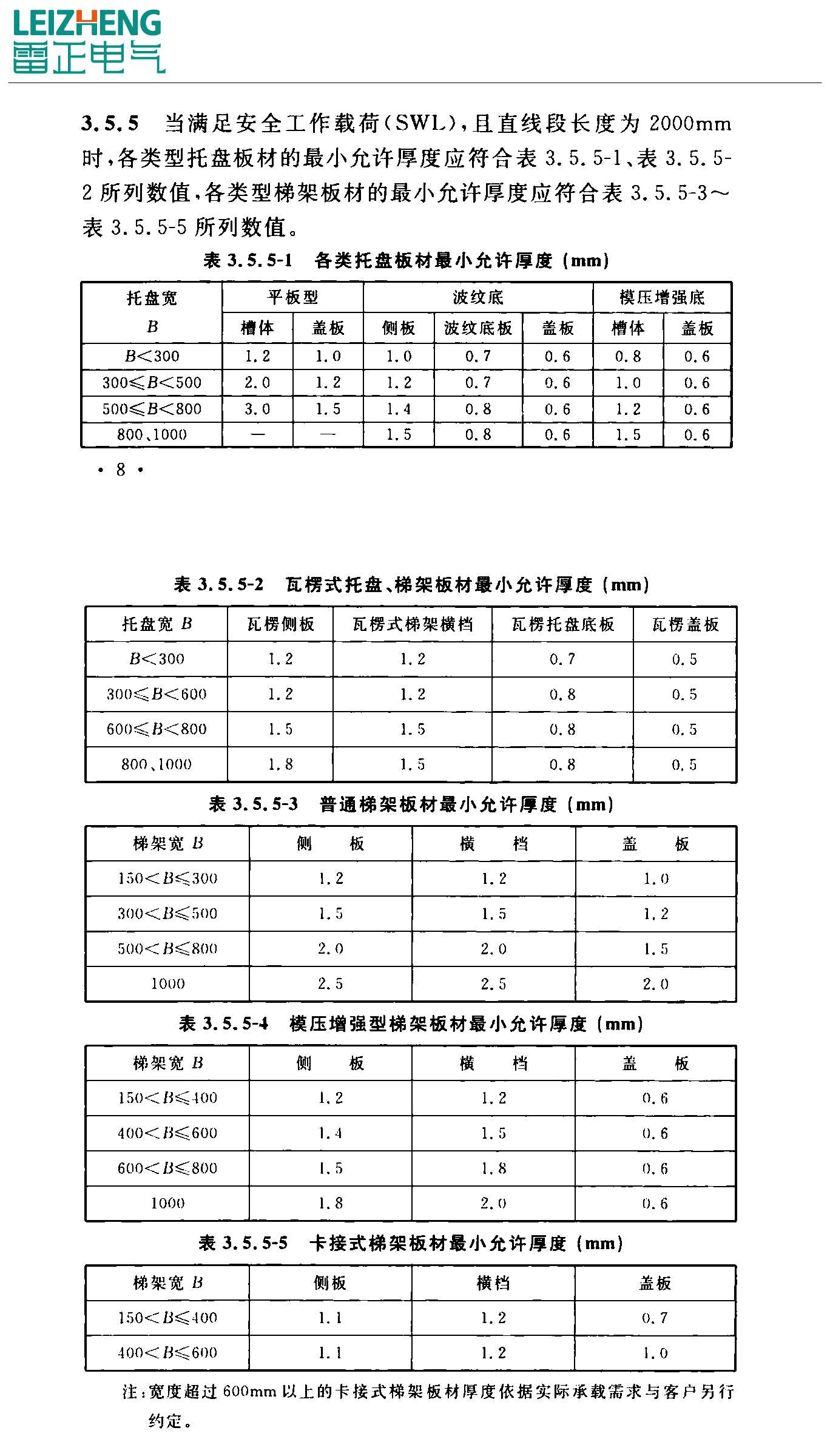

先說第一份：《鋼制電纜橋架工程技術規程T/CECS31-2017-3.5.5》

槽式/托盤式橋架板材最小允許厚度標準：

電纜橋架寬度<300mm時，厚度選擇1.2mm，蓋板選擇1.0mm

300mm≤電纜橋架寬度<500mm時，槽體厚度選擇2.0mm，蓋板選擇1.2mm

500mm≤電纜橋架寬度<800mm時，槽體厚度選擇3.0mm，蓋板厚度選擇1.5mm

800/1000，沒特別注明默認理解為3.0mm厚度或者3.0以上



普通梯式橋架板材最小允許厚度標準：

150mm<電纜橋架寬度≤300mm時，厚度選擇1.2mm，蓋板選擇1.0mm

300mm＜電纜橋架寬度≤500mm時，槽體厚度選擇1.5mm，蓋板選擇1.5mm

500mm≤電纜橋架寬度<800mm~時，槽體厚度選擇2.0mm，蓋板厚度選擇2.0mm

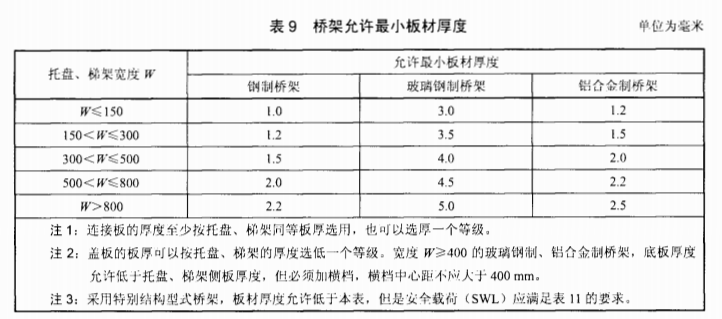

第二份：《JBT10216-2013 電控配電用電纜橋架》



電纜橋架總寬<150mm~時，厚度需挑選1.0mm

<150mm電纜橋架總寬<300mm~時，厚度挑選1.2mm

<300mm電纜橋架總寬<500mm~時，厚度挑選1.5mm

<500Mm電纜橋架總寬<800mm~時，厚度挑選2.0mm

大于800寬以上的電纜橋架，厚度挑選2.2mm以上
