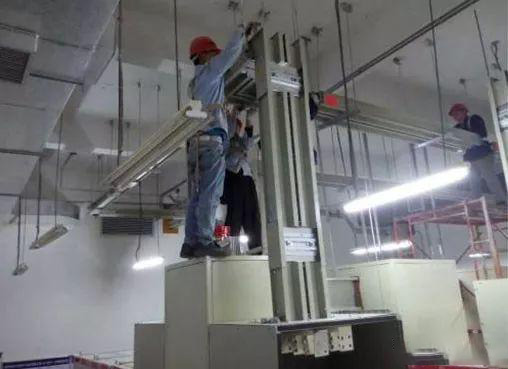

本公司對部分用戶和正在安裝施工的工程進行了考察，對此方面的設計項目進行了總結。得到了許多有價值的經驗和體會。

1、封閉母線槽與傳統低壓動力輸配電技術的比較。

常規的中、低壓電力電力低壓輸配電以電纜為主，還需要借助電纜溝、電纜橋架、電纜管等設施?，F(xiàn)在生產的電纜截面最大為500mm2，因此，最大載流量為800A(這在IEC標準中已經有規定)。

在高層建筑中，由于大截面電纜長度過長重量過大，為了不損壞電纜絕緣層，在豎直布置時，中間固定裝置的機械力不可過大，因此在豎直敷設大截面電纜時，超重滑脫和電纜截面變形一直是困擾施工的難題。封閉母線槽則不存在這樣的問題，因?yàn)樗旧砭褪莿傂缘?，所以可以用機械的方式做固定。封閉母線槽中導體的最大截面為1000mm2以上，雙導體的截面為2000mm2以上。如果加上母線為矩形，表面積大，則其表皮效應較弱，散熱面積大，溫升較低，這意味著其載流量遠高于等截面電纜(可超過1000A)。





2、封閉母線槽。

封閉母線槽主要有：氣動母線槽、高強母線槽、高強密集母線槽和耐火封閉母線槽。

3、閉合母線槽的設計選型。

封閉母線槽雖然具有許多優點，但在實際應用中也受到一些條件的限制，如：負荷類型、分布方式、安裝空間、工程投資限額等。

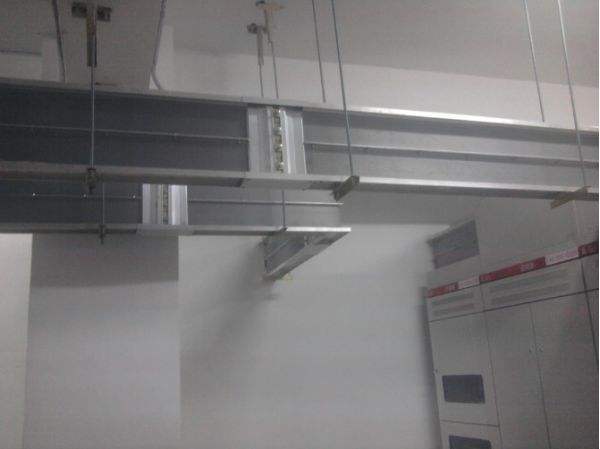

3.1由于工程施工的限制，使得變壓器和低壓配電柜的容量不在同一標高，而變壓器的容量又比較大，因此，很明顯，電纜無法滿足低壓大電流傳輸?shù)男枰?。采用封閉母線槽是比較合理的選擇。本課題設計的3000t聚酯聚合裝置，即是采用封閉母線槽。此變電所的進線為6kV，容量為2000kVA變壓器2臺。由于工程建設的限制，高壓配電室和變壓器室被設置在不同的樓層，變壓器的低壓側和低壓配電柜之間通過空氣式母線槽連接。

3.2封閉母線槽在高層建筑中的應用一般建筑專業會為封閉母線槽設計一個安裝空間(豎井)，每層設有一個或多個插接箱，再由插接箱將電力以電纜、電線方式輸送給各用電設備和回路。

為保證用電安全，設計時應注意以下問題：為保證供電線路的連續性，應考慮采用雙回路形式，并盡可能使兩回路之間有一定的安全間隔；在選擇封閉母線槽規格時，導體截面應盡量大，以確保有足夠的剩余容量；應多設插口，但應考慮操作高度和動力饋線路徑，因?yàn)榇怪辈贾玫姆忾]母線槽插口過多，將使每層頂上的插接箱高度過高，操作和檢修都會帶來不便；由于封閉母線槽的線路阻抗較小，在選擇插入箱內斷路器時，應選擇與其匹配的短路分?jǐn)嗄芰Φ哪Ｊ?；?duì)于垂直安裝在剪力墻上的封閉母線槽，則無需向建筑設計者提供負荷數據。對垂直穿樓板安裝的封閉式母線槽，其荷載數據計算公式如下：支撐點荷載=0.5×建筑物層高×(母線槽重量/母線槽長度)。封閉母線槽結構的重量遠大于電纜橋架，應建議設計者考慮提升空間。



3.3封閉母線槽在大型生產、加工車間中的應用單機負荷較小且分布均勻的大型廠房，如紡織企業織布車間、針織車間、機械加工企業小件加工車間等，可采用封閉母線槽、插接箱組合方式供電。

封閉母線槽與常規供電方式(電纜供電)相比，具有以下優點：對用電負荷均衡分布的要求不高，因此對負荷分布極不均衡的情況適應性較強。即便閉合母線槽線已經完成了設計或安裝，也可以根據最新的負荷變化方案進行簡單調整，而這種調整是常規供電(電纜供電)所不能比擬的。此外，廉價的插頭盒替代了昂貴的低壓配電箱和動力盒，可減少投資。插接箱中同時插接的電源開關更接近于電力設備，停送電源操作十分簡單。
